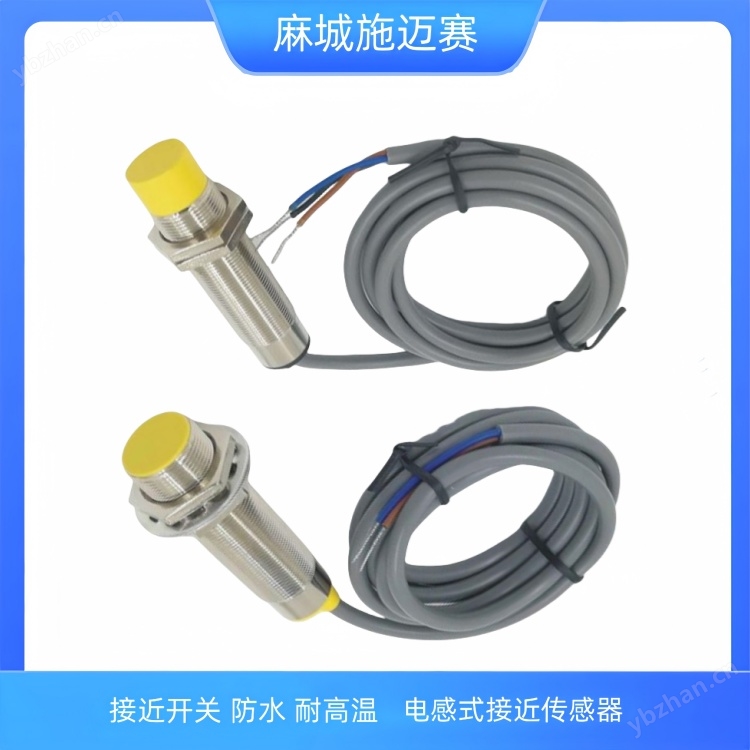

接近傳感器ABTK280H35W，M18;24VPNP是一種用于工業自動化控制系統中以實現檢測、控制并與輸出環節全盤無觸點化的新型開關元件。接近傳感器是由感應頭、振蕩器、檢測電路和輸出電路以及電源這幾個部分構成其工作原理如下：當有金屬物體靠近接近開關的時候，里面的感應頭由于檢測到了金屬物體會使內部振蕩電路產生一種渦流損耗，導致振蕩回路中的等效阻抗增大，其能量消耗也會隨之增大最終會使振蕩停止。接近開關是一種無觸點工業自動化配件產品，用于PLC控制系統中，可以以實現非接觸式檢測、控制并輸出開關量信號來控制設備的新型開關元件。它的工作原理主要是利用金屬進行檢測，當開關接近到某一金屬物體時即發出感應信號。當金屬目標接近這一磁場不變成，并達到感應距離時，在金屬目標內產生渦流，從而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。
ABTK280H35W接近開關的技術參數
操作頻率(Hz)：DC:500，AC:251
工作電流(mA)：150/200/300/4001
ABTK280H35W; M18; 24V PNP 是一個非常適合工業限位檢測的接近開關，其規格如下：
類型：電感式（檢測金屬）
外形：M18圓柱螺紋，齊平安裝式
檢測距離：8mm
電源：DC 24V
輸出：PNP（源型）輸出，常開（NO）觸點（最常見配置，具體需查手冊確認
型號解析：ABTK280H35W; M18； 24VPNP
這是一個完整的接近開關規格描述，我們可以將其拆解為幾個關鍵部分：
ABTK280H35W
ABT: 這通常是品牌或產品系列的代碼。很多國產或國際品牌的接近開關都有自己的命名規則。
K: 通常代表“圓柱形”。
2: 可能代表螺紋尺寸，這里與后面的“M18”對應。
80: 通常代表檢測距離，這里是 8.0mm。這是一個關鍵參數，表示開關在距離金屬物體8mm內時可以觸發。
H: 通常代表“埋入式”或“齊平安裝”。這種類型的開關可以安裝在金屬螺母內而不影響其檢測性能。
35: 可能代表外殼長度或其他機械尺寸。
W: 可能代表特殊的電纜材料（如耐油PVC）或連接方式（如電纜引出）。
M18
這是指開關的螺紋直徑為18毫米。這是的接近開關尺寸之一，安裝時需要配一個M18的螺母。
24V
這是指開關的工作電壓為直流24V。這是工業控制中最常見的直流安全電壓。
PNP
這是指開關的輸出類型和輸出極性。這是最關鍵的電工參數。
PNP（常稱為“源型”輸出）：當開關檢測到物體時，輸出信號線會向外輸出24V正電壓。
與之相對的是NPN（漏型輸出），輸出0V。
采樣位置接近開關ABTK280H35W
工作原理
這是一種電感式接近開關。
其內部有一個振蕩線圈，會產生一個高頻電磁場。
當金屬物體（如設備的限位擋塊）進入這個磁場范圍（即8mm內）時，會在金屬物體內部產生渦流，導致振蕩器能量衰減。
這個變化被內部電路檢測到后，會改變輸出信號的狀態（從“斷開”變?yōu)椤敖油ā保?/span>
由于是PNP型，接通時信號線（通常是棕色線或黑色線）會輸出24V電壓。
重要特性：
只檢測金屬：對于非金屬物體（如塑料、木頭）無效。
無接觸：不需要物理接觸即可檢測，無磨損，壽命長。
高頻響應：可以檢測快速移動的物體。
接線方法（非常重要！）
接近開關通常有三根引線或四個接線端子，并采用國際通用的顏色代碼：
| 電線顏色 | 功能 | 接線說明 |
|---|---|---|
| 棕色 | 電源正極 (L+) | 接直流電源的24V+ |
| 藍色 | 電源負極 (L- / M) | 接直流電源的0V / 24V- |
| 黑色 | 信號輸出 (Output) | 接PLC、繼電器或其他控制設備的輸入點 |
| （有時有白色） | （功能定義，如常開/常閉選擇） | 通常不接，或根據說明書接法切換功能 |
接線步驟：
確認電源：準備一個直流24V電源。
連接電源：將接近開關的棕色線接到電源的24V+端，藍色線接到電源的0V端。
連接負載：將黑色信號線連接到你的負載。
如果負載是PLC的數字量輸入模塊：將黑色線接到PLC的一個輸入點（如I0.0）。同時，該輸入點的公共端（COM）需要接電源的0V（對于PNP接線方式）。
如果負載是一個中間繼電器線圈：將繼電器線圈的一端接到黑色信號線上，線圈的另一端接到電源的0V上。當開關觸發時，24V電壓通過黑色線流過繼電器線圈，使其吸合。
檢查功能：通常接近開關上會有一個LED指示燈，檢測到金屬物體時會亮起，便于調試。
在“采樣裝置限位”中的應用
在這個應用中，這個接近開關很可能被安裝在采樣裝置移動路徑的起點或終點。
作用：當采樣裝置運動到特定位置（即“限位”）時，其上的金屬觸發塊會進入接近開關8mm的檢測范圍內。
信號觸發：接近開關被觸發，黑色信號線輸出24V信號。
系統響應：這個24V信號被送到PLC或控制器，控制器收到“已到位”信號后，會停止驅動采樣裝置的電機（或氣動元件），或者開始執行下一個動作（如采樣操作）。

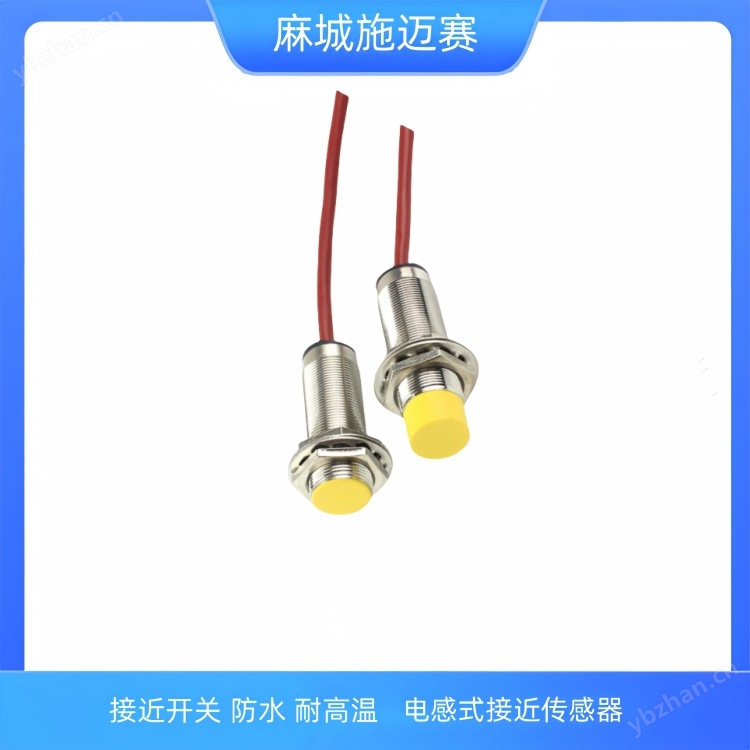

接近傳感器ABTK280H35W，M18;24VPNP

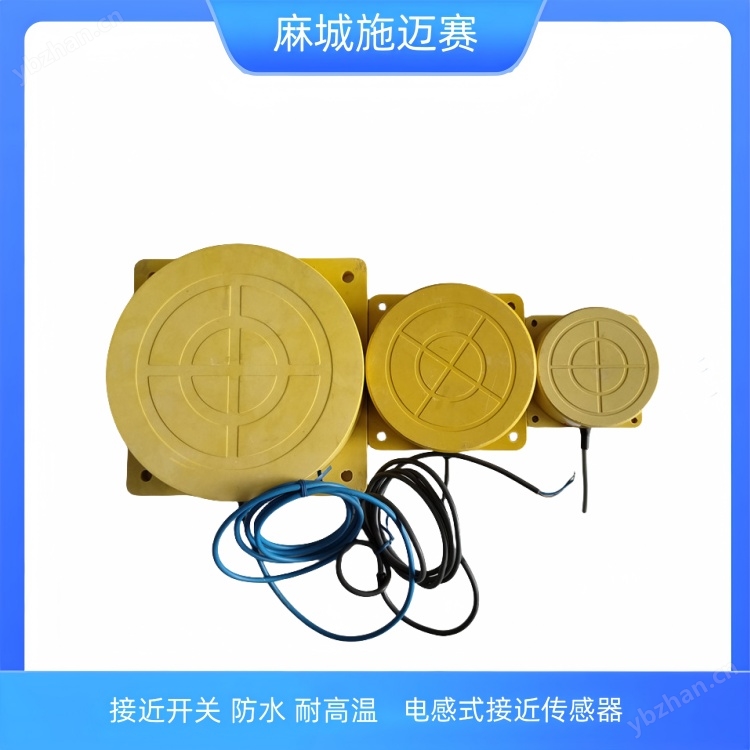

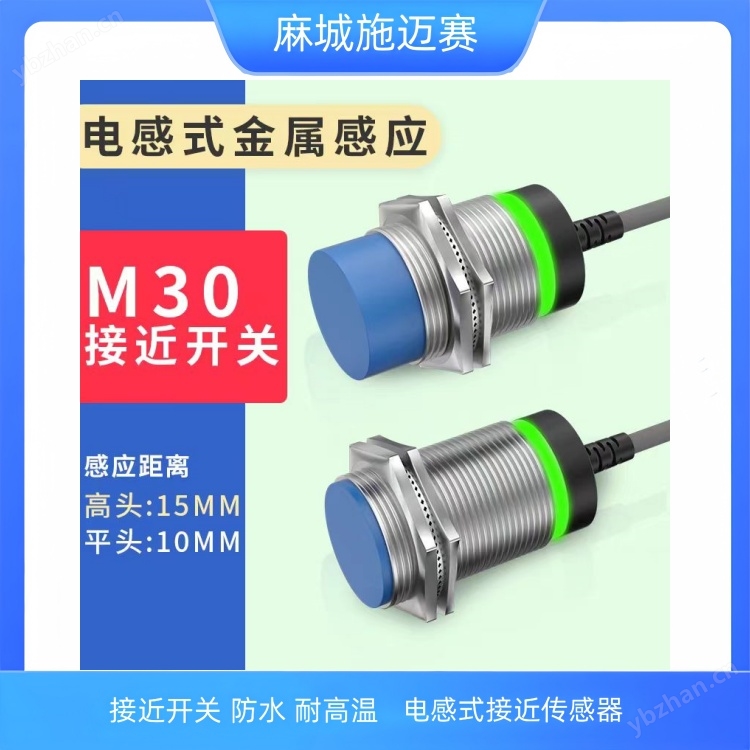

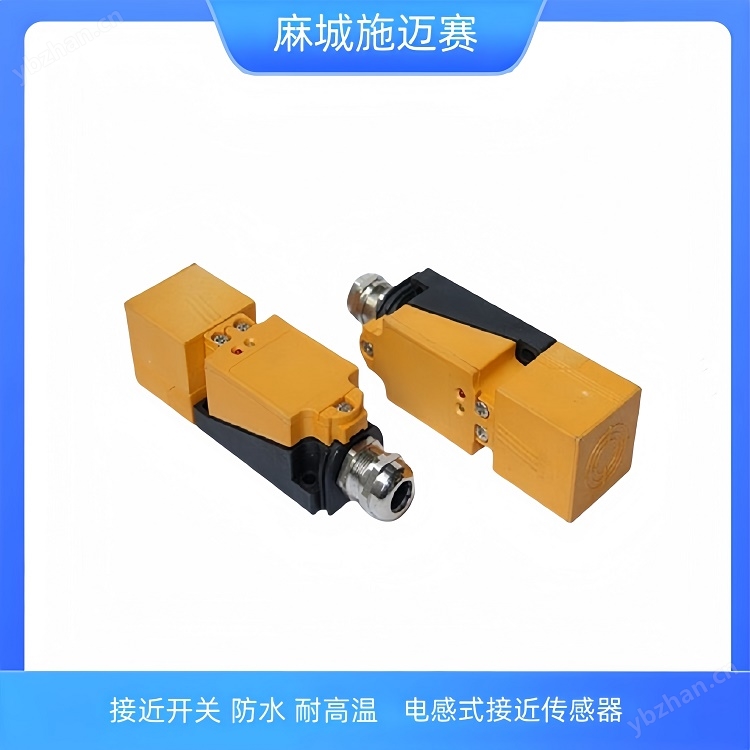

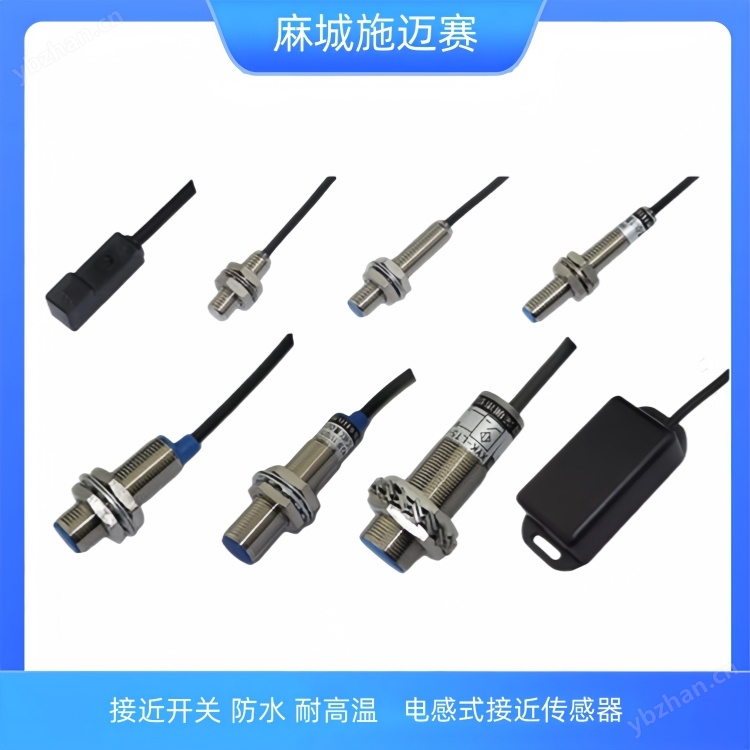

接近開關的類型及特點
高頻震蕩型：只能檢測金屬類的物體。
電容式：既可以檢測金屬物體又可以檢測非金屬物體。其測量通常是構成電容器的一個極板，而另一個極板是開關的外殼，外殼在測量過程中通常是接地或與設備的機殼相連接。當有物體移向接近開關時，不論它是否為導體，由于它的接近，總要使電容的介電常數發生變化，從而使電容量發生變化，使得和測量頭相連的電路狀態也隨之發生變化，接近開關由此便可控制開關的接通或斷開。
接近開關有幾種安裝方式？

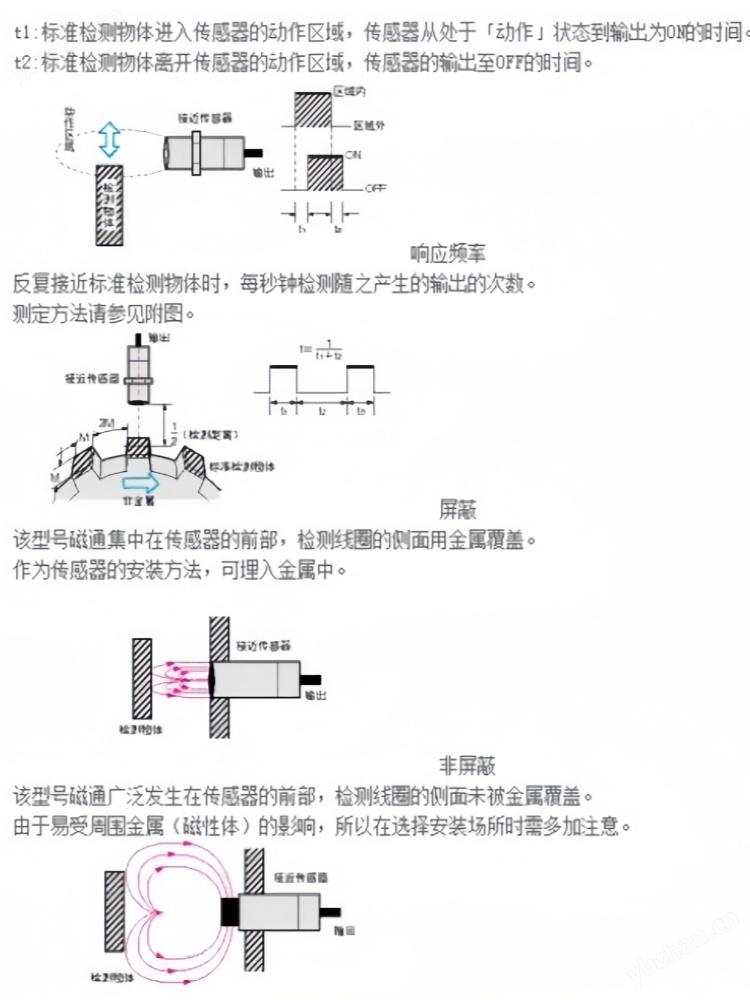

一般接近開關有兩種安裝方式：齊平安裝和非齊平安裝；
1、齊平安裝：接近開關頭部可以和金屬安裝支架相平安裝；
2、非齊平安裝：接近開關頭部不能和金屬安裝支架相平安裝。
一般情況下，可以齊平安裝的接近開關也可以非齊平安裝，但非齊平安裝的接近開關不能齊平安裝。這是因為，可以齊平安裝的接近開關頭部帶有屏蔽，齊平安裝時，其檢測不到金屬安裝支架，而非齊平安裝的接近開關不帶屏蔽，當齊平安裝時，其可以檢測到金屬安裝。正因為如此，非齊平安裝的接近開關的靈敏度比齊平安裝的靈敏度要大些，在實際應用中可以根據實際需要選用。
注：齊平安裝是通俗的說法，對應我們施耐德接近傳感器是埋入式，非齊平安裝對應施耐德接近傳感器是非埋入式。
接近開關的安裝方式是怎樣的
首先接近開關是一種開關，只不過開關的通斷是特定物質接近和遠離的動作而決定的。如一般數控機床上作為限位的接近開關是其金屬檔塊在感應面的接近和遠離而控制其通斷。根據用途不同，感應物可以是金屬、非金屬或人。感應開關按引線可分二線和三線式，按極性又可分為PNP和NPN式，按觸點通斷狀態分常開和常閉式。
接近開關弓線有棕色線藍線和黑色線。DC型棕色接正極，藍色接負級，黑色是輸出。三線PNP常開型工作時，無感應時（萬用表DC檔，紅筆接棕色線，黑筆接黑色線）黑線電壓為電源電壓。有感應時黑線（萬用表紅筆接正極）電壓為0v左右。（ 此時對應的plc或其它設備輸入端指示燈應有反應）。當然棕線藍線間電壓為電源電壓。常閉型黑線棕線間電壓與常開時相反。
接近開關正因為如此，非齊平安裝的接近開關的靈敏度比齊平安裝的靈敏度要大些，在實際應用中可以根據實際需要選用。接近傳感器由高頻振蕩、檢波、放大、觸發及輸出電路等組成。
接近開關振蕩器在傳感器檢測面產生一個交變電磁場，當金屬物體接近傳感器檢測面時，金屬中產生的渦流吸收了振蕩器的能量，使振蕩減弱以至停振。振蕩器的振蕩及停振這二種狀態，轉換為電信號通過整形放大轉換成二進制的開關信號，經功率放大后輸出。
接近傳感器在布線及接線時應注意的問題：
1)電力線、動力線應盡量遠離接近開關引線，無法避免時應將電金屬管套在外部并接地，以防開關損壞或誤動作；
2)嚴禁通電接線，并應按接線輸出回路原理圖接線；接近開關總代理
3)不要用兩個接近開關的輸出線控制同一個繼電器的同一個線圈，否則將無法辨認動作的來源，有時甚至產生誤動作。
接近開關安裝過程中應注意事項：
1)被檢測體不應接觸接近開關，以免因摩擦及碰撞而損傷接近開關；
2)用手拉拽接近開關引線會損壞接近開關，安裝時在引線距接近開關10厘米處用線卡固定牢固；
3)不應用腳踏接近開關，安裝時設置保護罩殼；
4)開關使用距離應設定在額定距離的80%以內，以免受溫度和電壓影響，溫度和電壓的高低都將影響接近開關的靈敏度。
5）在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外;在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。
6）在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離;并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。
接近開關使用和安裝注意事項
1）在金屬上安裝接近開關時應預留一定空間，以避免該開關受到被檢測物體之外的其他金屬干擾而產生誤動作。與感應面平行的金屬應在距離感應面三倍的檢測距離之外在接近開關軸線方向四周的金屬應在以接近開關軸線為圓心，以三倍的接近開關直徑為直徑的圓柱體以外。
2）在同時安裝兩個或兩個以上接近開關時為防止任意二者間相互干擾，開關對置時應使兩感應面在軸線方向的距離大于五倍的檢測距離并列安裝時外圓柱面之間距離應大于三倍接近開關直徑的長度，若開關直徑大小不等，應按較大接近開關的直徑計算。
使用過程中應注意事項
1被檢測體不應接觸接近開關，以免因摩擦及碰撞而損傷接近開關
2用手拉拽接近開關引線會損壞接近開關，安裝時最好在引線距開關10厘米處用線卡固定牢固
3不應用腳踏接近開關，安裝時最好設置保護罩殼
4開關使用距離應設定在額定距離的2/3以內，以免受溫度和電壓影響，溫度和電壓的高低都將影響接近開關的靈敏度。
