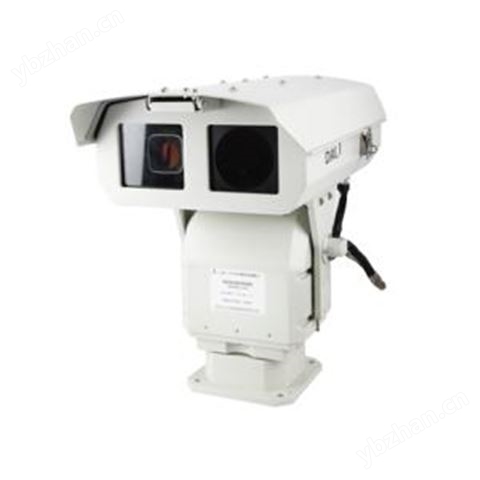

AP-DLSC-N全網絡系列AP-DLSC-N全網絡測溫型監控系統是集可見光、紅外熱成像和嵌入式處理技術于一體的實時監測、監控系統，系統可對運行中的變電站設備自動巡檢，實時監測、自動預警、實時獲取設備故障狀態的熱信息，并自動生成相應的溫度變化報表，具有不停電、遠距離、安全可靠、檢測精度高等特點，是實現在線監測和設備狀態檢修的非常有效的手段之一
AP-DLSC-N全網絡系列
| 項目 | AP-DLSC-N318 | AP-DLSC-N337 | AP-DLSC-N625 | AP-DLSC-N642 | |
| 紅外探測器 | 探測器類型 | 非制冷焦平面微熱型 | |||
| 像素 | 384×288 | 640×480 | |||
| 紅外圖像性能 | 視場角/最小焦距 | 25°×19°/0.3m | 12°×9°/0.5m | 25°×19°/0.3m | 15°×11°/1m |
| 空間分辨率 | 1.39mrad | 0.67mrad | 0.68mrad | 0.41mrad | |
| 熱靈敏度 | ≤0.06℃@30℃ | ||||
| 幀頻 | 50/60Hz | ||||
| 調焦 | 自動/手動電調焦 | ||||
| 波長范圍 | 8~14μm | ||||
| 可見光性能 | 變焦倍數 | 20倍光學變焦 | |||
| 圖像分辨率 | 200萬像素，1080P | ||||
| 照度 | 0.005（Lux） | ||||
| 云臺性能 | 水平旋轉角度 | 0°～360°連續旋轉 | |||
| 預置位 | 支持255個，支持角度反饋 | ||||
| 承載方式及運動范圍 | 頂載：-90°～+90° | ||||
| 測量 | 測溫范圍 | -20℃~+650℃ | |||
| 精度 | ±2℃或±2%(讀數范圍),取大值 | ||||
| 測溫校正 | 自動/手動 | ||||
| 測量模式 | 軟件任意設置 | ||||
| 圖像存儲 | 原始圖像采集 | 后端手動采集單幀、25幀原始數據圖像,采集的數據圖像可分析、可測溫 | |||
| 圖像存儲 | H.264網絡視頻數字存儲、傳輸 | ||||
| 單幅拍照保存,BMP格式 | |||||
| 電源系統 | 外接電源 | 220AC | |||
| 功耗 | ≤75W(25℃正常工作時) | ||||
| 環境參數 | 工作溫度 | -40℃~+65℃ | |||
| 防護等級 | IP66 | ||||
| 濕度 | ≤90%(非冷凝) | ||||
| 設備自動識別管理 | 對于系統采集的熱圖進行自動識別，通過圖像配準的方法識別出該熱圖能有效的設備目標，保證溫度檢測的有效性。 | ||||
| 防誤報識別系統 | 所有的溫度測量都基于有效的目標識別，根據巡查策略可以只測量標記過的設備，對于外界的干擾熱源自動剔除，有效的防治了誤報警的產生。 | ||||
| 詳細設備工作狀態管理 | 建立所有設備以及設備部件的管理體系，在自動巡檢的同時對本紅外熱像儀巡視范圍內的所有設備部件進行溫度分析記錄。在報警的時候可以詳細到具體設備故障部位。 | ||||
| 自動巡航 | 采用預置位云臺，可以設置128個以上需要定時檢測的位置，提供多種方式的自動巡航方案，實現自動化運行，實現每天多次的對設備工作狀態的巡檢、自動預警、自動輸出報表等功能。減少了人員到現場巡視次數，提高運行人員工作效率。 | ||||
| 自動預警 | 在系統巡航過程中，如發現目標設備溫度異常自動報警，報警信息有文字信息和聲音信息，提示運行人員具體的報警位置狀況信息，以便跟蹤故障點，確認告警情況并排除故障。 | ||||
| 自動生成報表 | 系統軟件可自動生成單幅紅外圖像的設備接點溫度分析報表；或綜合報表，即系統可自動記錄每次測溫時的溫度值，并生成溫度報表，以反應該接點在某一時間段內的溫度變化情況。 | ||||
| 紅外全景圖 | 提供寬視場，高精度，360度全視野紅外圖 | ||||
| 儀器前端測溫方式 | 前端測溫，不依靠計算機系統直接輸出溫度，且溫度信號直接疊加在視頻信號中 | ||||
| 雙視場監視，輔助識別 | 紅外熱像儀與高倍變焦可見光攝像機安裝在同一個云臺上，既可以保證兩個攝像頭監視的是同一個設備位置，也解決了紅外熱像難以識別設備安裝位置的問題，便于及時判斷設備的具體過熱點 | ||||
| 網絡低帶寬 | 支持低帶寬工作模式，在保證溫度數據、圖像數據同時傳輸的情況下占用帶寬不大于0.8M | ||||
| 開發包 | 儀器實時控制開發包 | ||||
| 圖像處理開發包 | |||||
| 紅外圖像變電設備智能識別開發包 | |||||
| 客戶端遠程控制開發包 | |||||
| 客戶端WEB遠程控制開發包 | |||||
| 開發支持響應 | 即時響應，24小時現場支持，全中文支持 | ||||
| 通用協議支持 | 直接支持IEC60870-5-104協議 | ||||
特性優勢
◆ 儀器前端測溫技術
◆ 全實時圖像，圖像無延時現象
◆ 零照度、透煙霧、透水霧監控
◆ 測溫快速、精確，均勻性好
◆ 紅外圖像壓縮及網絡傳輸
◆ 的變電站設備智能識別系統
◆ 自動巡航
◆ 各類安全、事件、設備等管理功能
◆ 惡劣氣候下正常運行
◆ 自動生成報表功能
◆ 全面兼容IEC61850協議
◆ 系統集成方便
紅外全景圖（局部）
固定式在線監控系統拓撲圖
