熱壓機構成

·上下平板熱壓系統

·壓力控制系統

·水冷系統

上下平板熱壓系統

·可放入樣品的最大尺寸：長*寬*高=135*135*40mm；

·上下加熱平臺在冷態下的平面度為0.02mm（在100*100mm范圍內）

·兩塊135mm*135mm加熱平臺，采用耐熱模具鋼制成，最高可承受溫度為500℃（＜30min）；

·3600W的加熱管安裝在加熱平臺的內部，以達到快速加熱的效果；

·兩個精密的溫控系統可設置30段升降溫程序，控溫精度為±5℃，500度恒溫時的溫度波動±3℃，分別獨立控制兩個加熱平臺。

·溫控系統采用PID方式進行溫度調節，并帶有過熱和斷偶保護。最高工作溫度為500℃（＜30min）

·連續工作溫度為450℃

·推薦升溫速率：5℃/min

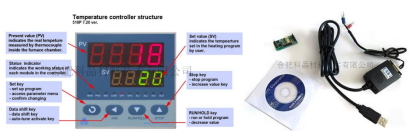

可選購軟件和PC接口安裝在控溫儀表上，可將溫度程序和溫度曲線導入到電腦中。

壓力控制系統

·手動油壓機

·油缸直徑：φ79mm；

·油缸行程：30mm；

·最大工作壓力和壓強：24T同時樣品實際承受壓強值≤100Mpa；

·手動加壓，標配機械壓力表顯示壓力，可選配數顯壓力表顯示壓力

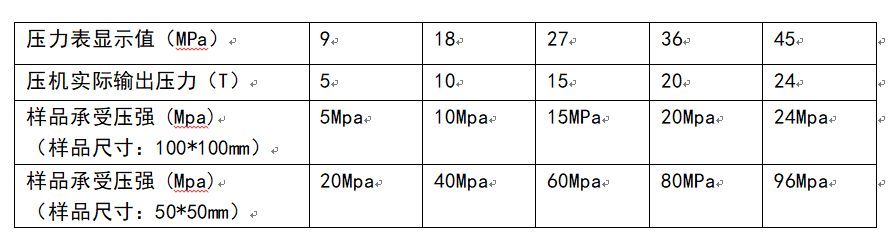

·壓力表顯示值、壓機實際輸出壓力和樣品實際承受壓強對照表如下

·對照表中壓力表顯示值和壓機實際輸出壓力是實測數據，如果需要其它壓力值，可以參考本公司推算的公式：

·壓機實際輸出壓力(T)=壓力表顯示值(MPa)* 系數 0.55

·樣品承受壓強請根據不同樣品尺寸，根據壓強=壓力/面積公式進行計算得到；

·在不超過機器最大工作壓力24T的前提下，樣品實際承受壓強值必須≤100 Mpa，否則容易損壞機器的上下壓板。

水冷部分

·兩個冷卻板分別設置在上下加熱板上，外部為Φ12mm水管連接件，該設計可實現對熱壓平板的快速冷卻；

·可選購本公司循環水冷機KJ-5000進行水循環冷卻。

外形尺寸

溫控系統外形尺寸：360（長）x 300（寬） x 175（高） mm

壓力機外形尺寸：320（長） x 335（寬） x 590（高） mm

總機電源

AC 220V  50/60HZ

功率

3.7KW

重量

73KG

質保

一年保修，終身技術支持

使用注意事項

·不可過壓過溫使用，最高溫度為500℃，最大工作壓力≤24T同時樣品最大承受壓強≤100Mpa；

·加熱前請務必通上水冷，防止損壞壓力機，使用前請檢查水冷機的水位情況。

·在升溫過程中，壓力會隨著溫度上升而上升，故請確定好開始試壓到的壓力，防止壓力上升后超過上限值。

·現場請留有工作人員，防止過壓后能及時泄壓。

·定期在各滑動部分和運動部分加少量潤滑油（30＃機油）。

·機器在較長時間沒有使用時，使用前須擰開放油閥，搖動搖桿數次使系統充滿油后再進行工作，使壓力加到額定數值。

·當壓力升到所需壓力時，由于單向閥關閉時的滯后影響使壓力表會略掉壓，這不是設備的故障，可以手動補一點壓力達到額定數值以保持壓力的恒定。（此情況只適合于不加熱的狀態下，加熱狀態下壓力會隨著溫度的上升而上升）

·如機器長期不使用，請將壓力機打到2-3Mpa（保證在常溫下），并擰緊放油閥以及注油閥的螺釘。

·保持整個機器的清潔。防止粉塵，最好將機器放在一個無粉塵的環境中工作。

供電

電源

單相AC 220V±10%,頻率50/60HZ,功率3.7KW

客戶提供

新國標插線板

需準備一個單相電壓AC 220V 50HZ，最大電流10A的插線板

客戶提供

接地

電阻小于4Ω的接地線

客戶提供

請準備一瓶40升的工作氣體氣瓶口請配套相應的減壓閥

客戶提供

水冷設備

設備工作時需要接通水冷降溫，需要一臺水冷機

客戶選配
