振動測點選擇的基本原則

第一、空間足夠大適于安裝振動傳感器，剛性度好。

第二、對振動反應敏感，盡可能接近振源，避開或減少信號在傳遞通道上的界面，空腔或者是隔離物（比如密封填料），zuihao實現直線播，這樣可以減少信號能量的丟失。

第三、信息豐富。選擇振動信號比較集中的部位，可以獲得更多的設備狀態信息。

第四、符合安全操作規范。確保人員和設備安全，遠離隱患部位。

第五、適應診斷目的。根據目的，選擇不同的測點位置和測量方向，還有測量參數。

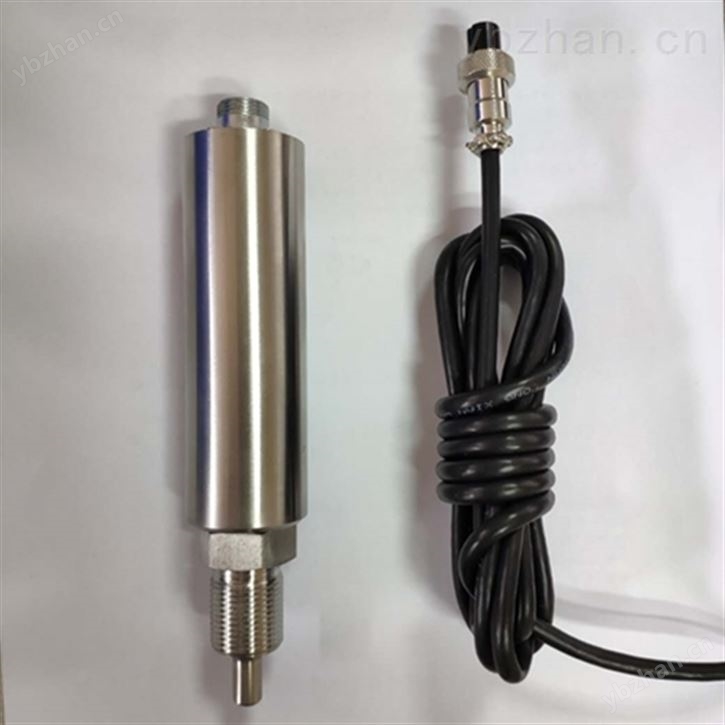

ST-2-TH振動速度傳感器

振動速度傳感器主要安裝在各種旋轉機械裝置的軸承蓋上（如汽輪機、壓縮機、風機和泵等）。它是由運動線圈切割磁力線而輸出電壓的電磁式傳感器，因此具有工作時不需要供給電源、安裝容易等特點。

2．技術參數

2．1 靈 敏 度: 20mv/mm/s±5%（可選）

2. 2 頻率響應：  10 ～ 1000 Hz ，5 ～ 1000 Hz (特制）

2. 3 誤 差: 10- 300HZ < 2%

   300- 1000HZ < 4%

2．4 自振頻率：10Hz

2．5 可測振幅：≤2mm(P — P)

2．6 最大加速度：10g

2．7 測量方向：水平或垂直

 2．8使用環境： -40℃～85℃ 相對濕度 ≤90%

2．9 外形尺寸：φ33×75mm

2．10 重 量: 約300g

2.11 安裝螺釘：M10*1.5

3．安 裝

3．1 安裝位置：垂直或者水平安裝于被測振動點上，以變送器底部螺釘對準在被測殼體的螺釘孔上，然后將傳感器擰在上面擰緊即可.

4. 注意事項：傳感器不能外力重擊..
