初辰科技超聲波液位計使用說明

一、概述

衷心感謝您選購本公司超聲波液位計。初辰科技是專業生產超聲波液位計的企業，關于產品價格，歡迎聯系客戶獲取優惠報價，且量大從優！

本儀表融合多項Z利技術，具備安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等優勢，適用于酸、堿、鹽、防腐、高溫等多種領域。同時，它可通過 4~20mA 或 RS485（Modbus 協議或其他定制協議）連接到顯示表或各種 DCS 系統，為工業自動化運行提供實時的液位數據。

二、技術指標

2.1 二線制超聲波液位計技術指標

2.2 四線制超聲波液位計技術指標

四線制超聲波液位計繼電器功能舉例說明

對于 8 米液位，若要求低于 2 米時閉合繼電器開泵注水，高于 7 米斷開繼電器停泵，可使用下限報警繼電器實現。設置回差 dL=7-2=5 米，設置 L=2 米。這樣，當液位小于 2 米時，繼電器閉合，開泵注水；當液位大于 7 米時，繼電器斷開，停泵。

對于 5 米液位，若要求高于 4 米閉合繼電器開泵排水，低于 1 米時斷開繼電器停泵，可使用上限繼電器實現。設置回差 dH=4-1=3 米，AH=4 米。如此，當液位大于 4 米時繼電器閉合開泵排水，小于 1 米時停泵。

以上兩個例子均為在只使用一臺泵的情況下，利用回差控制兩個液位點的情況。對于使用多臺泵的場合，簡單設置控制值即可。

三、安裝方法

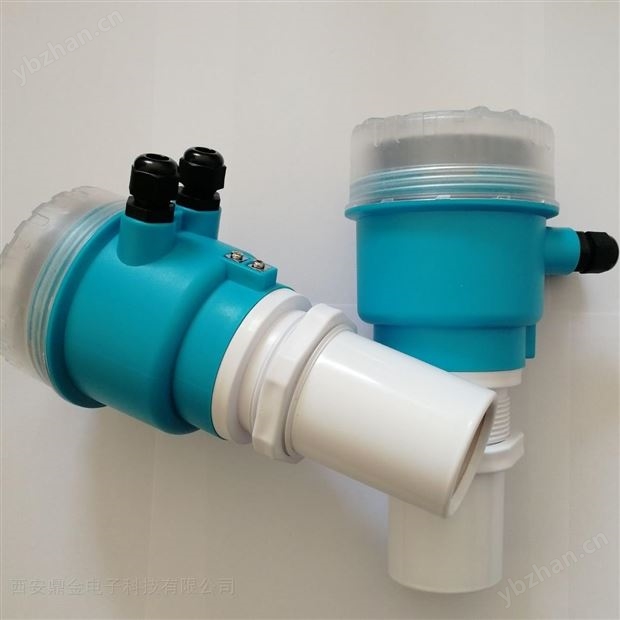

在開敞環境下，一般采用支架安裝方式，用儀表自帶鎖緊螺母固定。若在池或罐上安裝，需在安裝位置割一個略大于探頭直徑（60mm）的圓孔，將超聲波液位計探頭放入，然后將鎖緊螺母自下而上旋緊。安裝時必須保證探頭面與被測液面垂直，GCC-Q 超聲波液位計有以下三種安裝方式可供選擇。

四、安裝注意事項

儀表在室外安裝時，建議加裝遮陽板以延長儀表使用壽命。

電纜進出線口的防水接頭請務必擰緊或堵住，以防儀表進水。

盡管儀表自身帶有防雷器件，但在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。

儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高溫、低溫裝置。

五、故障排除

5.1 儀表顯示的距離 L 不等于探頭到液面的距離

這種情況表明儀表沒有測量到正確的液位，而是測量到了錯誤的目標物，如凸起物、臺階、橫梁、延伸管的管口或盲區變大等。請在儀表顯示的距離 L 處尋找該目標物。若頂部液位在該目標物以下，可通過設置盲區（在菜單 P06 內）來規避該目標物；若頂部液位會淹沒該目標，則只能通過降低該目標物的反射回波、改變探頭安裝位置、將探頭適當傾斜、加波導管（詳見 3.4）等方法進行規避。

5.2 液位數據跳動大

若數據跳動小于 5cm，可通過菜單 P05 合理選擇反應速度來解決；若數據跳動大于 5cm，表明電源、地氣存在較大紋波，解決方法包括：單獨給儀表配備 DC24V 電源；加 4~20mA 隔離器；將儀表良好接地等。

5.3 液晶無顯示

請先檢查儀表的供電電壓及開機電流。供電電壓須大于 18V，儀表的開機電流在 3.5mA 左右。若開機電流大于 4mA 或小于 2.5mA，儀表須返廠維修。

5.4 儀表測量不到液位或儀表液晶上首行一直顯示 “-----”

出現這種情況，需檢查測量范圍是否超出儀表量程（若超出，需返廠增加儀表量程）；超聲波液位計探頭是否垂直；液面是否存在泡沫、漂浮物（可使用靜水井或加波導管，詳見 3.4）；若高液位或近距離時儀表能顯示數據，而低液位或遠距離時，儀表顯示 ----，則可能是探頭功率不夠，需返廠更換探頭。

5.5 儀表的液位與實際相符，但電流輸出不正確

先進入菜單 P09，使儀表固定輸出 20.000mA 電流，再用電流表檢查儀表輸出電流是否等于 20.000mA。若輸出正確，請檢查儀表、PLC、數顯表的 20mA 設置是否一致；若輸出不正確，儀表須返廠維修。

【注意】若用萬用表測量電流，須確認萬用表的電池是否充足，內部保險絲是否完好。萬用表電池不足，電流值會偏大；電流值為 0，可能是內部保險絲斷了。
