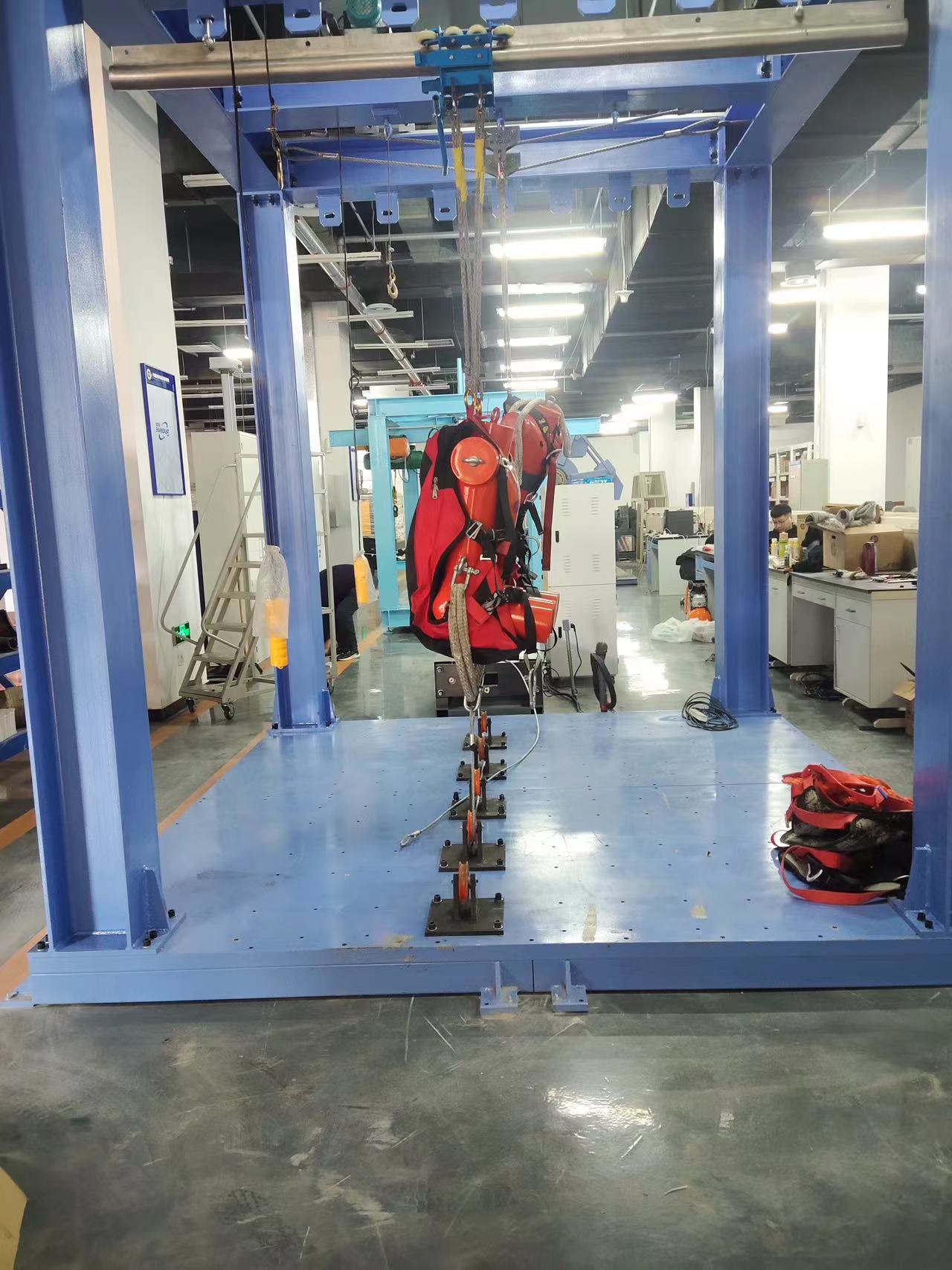

安全網安全帶剛性導軌柔性導軌沖擊荷載試驗機

 一、設備用途：

該力學測試系統適用于安全帶，安全繩，掛具，吊索剛性導軌柔性導軌沖擊荷載試驗等的靜態強度及斷裂強度等綜合力學測試，可以完成極限載荷， 恒定載荷下的長時保載，可選配加載系統工裝實現給定載荷下的低周疲勞， 快速沖擊等試驗。

二、測量參數：

1. 較大試驗力: 20kN

2. 試驗力測量范圍: 0.4%--99%。

3. 試驗力示值精度:優于示值±1%

4. 試驗力分辨力:1/500000

5. 橫梁位移測量精度:分辨率高于0.002mm

6. 變形測量精度: ±1%

7. 試驗速度范圍:0.001—500mm/min,無級調速

8. 速度控制精度:±1%(0.0002~50mm/min); ±0.5%(50~3500mm/min)

9. 恒力、恒變形、恒位移控制范圍:   0.2%-99%FS

10．恒力、恒變形、恒位移控制精度:

             設定值<10%FS時,設定值的±1.0%以內

             設定值≥10%FS時,設定值的±0.1%以內

11. 變形速率控制精度: 速率<0.05%FS時為±2.0%設定值內

                     速率≥0.05%FS時為±0.5%設定值內

12. 試驗空間:  16000*2000*200mm

13. 拉伸行程：1000mm

14. 加載方式：伺服電機加載

13．下工作臺：16000*2000mm

15. 整機電源:單相,220V±10%,50Hz，功率：750 W

16. 工作環境:室溫—35℃,相對濕度不超過80%

17. 主機尺寸: 16000×2100×2550mm（待定）

三、產品配置：

1、主機框架                                               一套

2、全數字伺服電機及伺服驅動器；                            一套

3、高精度負荷傳感器； 20kn                                 一支

4、加載模塊；                                               1套

5、光電編碼器（2500線,內置）；                             1支

6、夾具：掛鉤式                                            1套

7、三閉環測量系統一套，采用力，位移，應變等多種控制方式，試驗過程中可實時顯示力-位移，力-時間，應力-應變等多種試驗曲線，并可自動得出最大負荷，拉伸強度，斷裂伸長率等多種結果參數。

8、HP品牌計算機，21寸液晶顯示器；

9、打印機：HPA4彩色噴墨打印機；

10、專用試驗軟件：可執行GB，ISO，JIS、DIN，ASTM等多種試驗標準，全開放式，功能強大，方便操作，免費提供升級軟件，并可根據用戶需求自行編輯試驗軟件。

四、產品功能及特點：

1、主機

1.1全數字交流伺服電機和伺服驅動器，調速比可達1：100000；該系統控制精度高、穩定性好，運行平穩可靠、響應快、噪音低，并具有過載、過流、過壓、欠壓、過熱、 異常停止、故障報警等齊全的保護功能，并可根據不同的機型和試驗類型調整參數，使伺服系統運行在最佳狀態，使用了伺服系統的位置控制方式，接口單元實現了數字化，克服了速度環帶來的零漂移和低速不穩定。

1.2 加載單元采用模塊化設計，可移動，滿足不同加載位置的需要
