皮帶秤鏈碼訂購指南

注：CLM-A型為單鏈碼（2-20㎏）；  CLM-B型為雙鏈碼（20㎏以上）；

生產周期：2㎏～40㎏以內規格鏈碼現貨供應，50㎏以上規格鏈碼需提前訂購~

普鋼鏈碼生產周期為10天，不銹鋼鏈碼生產周期為30天

訂購電子皮帶秤鏈碼標定裝置需提供以下參數：皮帶秤規格型號、最大料量、帶速、傾斜角度數等，請咨詢索取《電子皮帶秤鏈碼標定裝置訂購數據表》，我們將根據您提供的詳細參數制作詳細的技術方案供貴方選擇。

皮帶稱鏈條砝碼標定裝置工作原理

電子皮帶秤調零后，標準重量的鏈碼在皮帶運行時，動態模擬物料狀態，通過秤體把重量傳給稱重傳感器，同時，系統設定此時的皮帶運行速度為恒速，稱重顯示器經運算，并顯示出瞬時流量和累計重量。系統選用自動收卷裝置時，整條鏈碼的放落、收卷均由電動卷揚機來完成，更加方便、簡捷、省力。

系統構成及特點

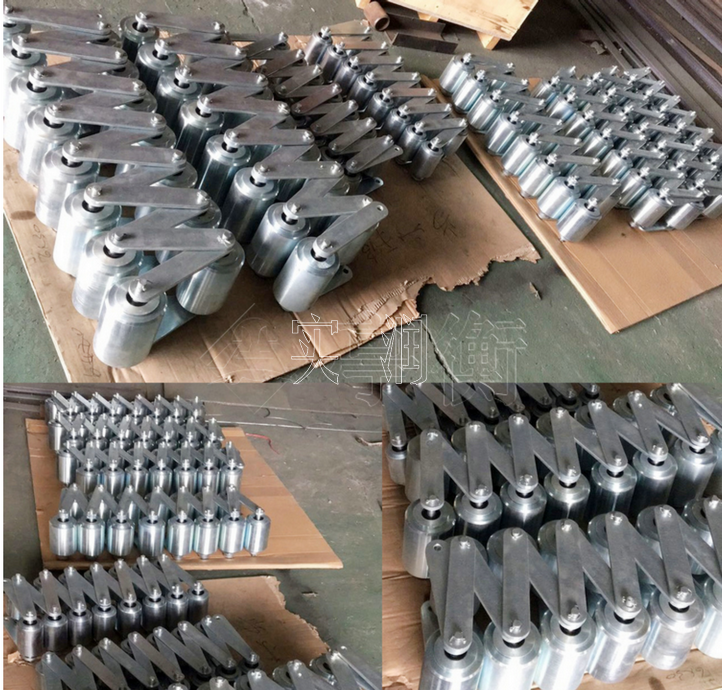

CLM型鏈碼標定裝置由滾球、鏈片、內外連板和掛環等組成。

1、標定精度高（靜態0.03％，動態0.1％）；

2、比實物校驗結果簡單、造價低，比掛碼裝置更接近實際；

3、結構合理、構成均勻、操作方便；

4、占地面積小，系統安全可靠；

5、節省人力，工作效率高；

6、可選鏈碼的自動收卷裝置，方便、快捷。

皮帶稱鏈條砝碼規格參數表：

型號             規格                   CLM-A 型                  CLM-B 型

材質

普（鑄）鋼  2㎏  5㎏   10㎏   15㎏  20㎏  30㎏  40㎏  50㎏  60㎏  80㎏  100㎏

不銹鋼      2㎏  5㎏   10㎏  15㎏   20㎏  30㎏  40㎏  50㎏  60㎏  80㎏  100㎏

標定裝置，由滾球、鏈片、內外連板和掛環等組成。
標定精度高(靜態0．03％，動態0．1％)；
比實物校驗結構簡單、造價低，比掛碼裝置更接近實際；
結構合理，構成均勻，操作方便；
占地面積小，系統**可靠；
節省人力，工作效率高；
可選鏈碼的自動收卷裝置，方便、快捷。
本裝置收放鏈碼有兩種形式可選，卷揚式或臥式；
卷揚式為電機減速機帶動卷盤卷筒，由電控裝置實現對鏈碼的自動收放；
臥式是鏈碼存放在箱體中的形式，平常不用時存放在箱體中，使用時由電控裝置操作，將鏈碼自動放至秤體上方的皮帶上，常用于輸送機上方空間較小的場合。

系統主要特點：
◆ 鏈碼安裝在皮帶上方位置，校驗過程方便快捷，自動化程度高，省時省力，準確可靠；
◆ 鏈碼的收放均由電控系統自動操作，并設有遠方輸出接點，供程控室遠控；
◆ 當輸送機上方有較大空間時，可選用卷揚式收放裝置，而當空間較狹窄時，可選用臥式收放裝置；
◆ 當選用卷揚式收放裝置時，有兩種方案供用戶參考，一種方案是將卷揚收放裝置固定在輸送機框架上，需要一臺輸送機配一套收放裝置，另一種方案是將收放裝置固定在輸送機上方的皮帶廊頂部，并且可以在手動或電控狀態下橫向移動，用以達到一套收放裝置標定兩臺輸送機上皮帶秤的目的，可節約成本；
