中科易聯EtherNet/IP網關HT3S-EIS-MTP與加熱電源設備通訊應用案例

供稿公司:北京中科易聯科技有限公司

1.項目背景：

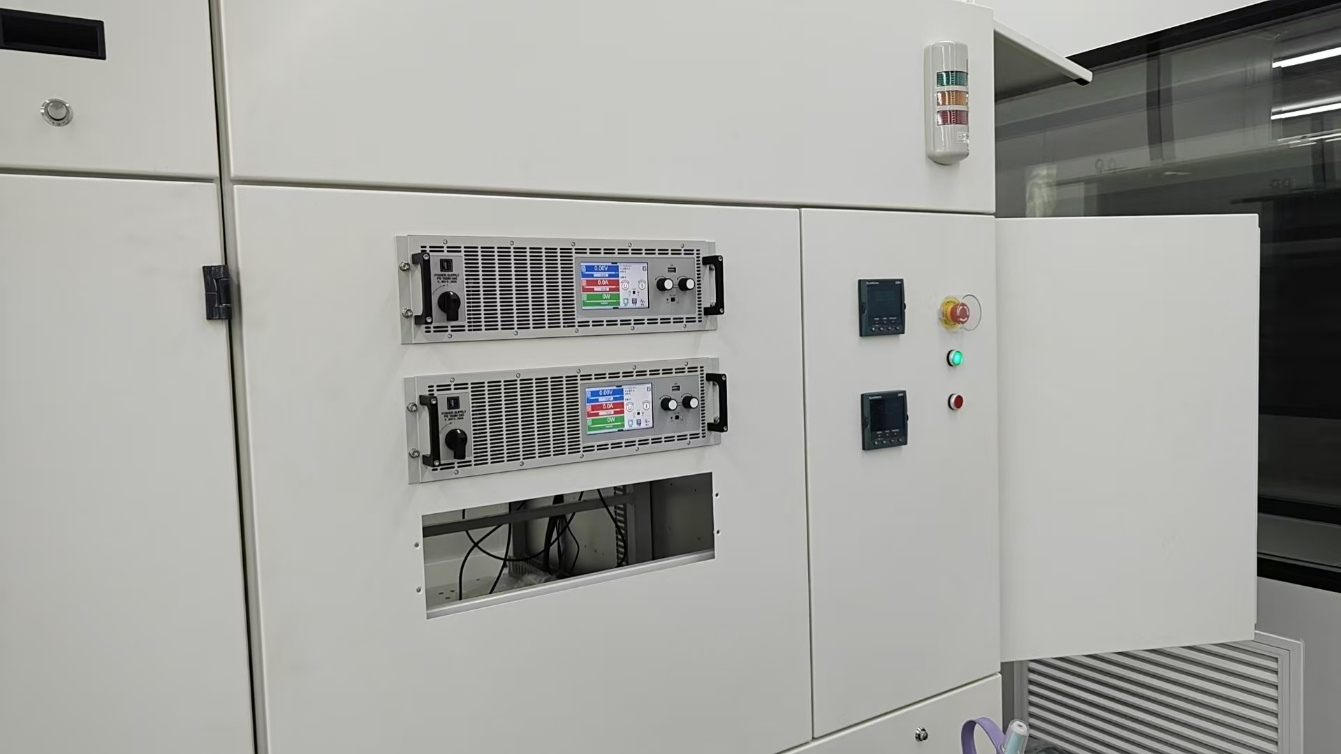

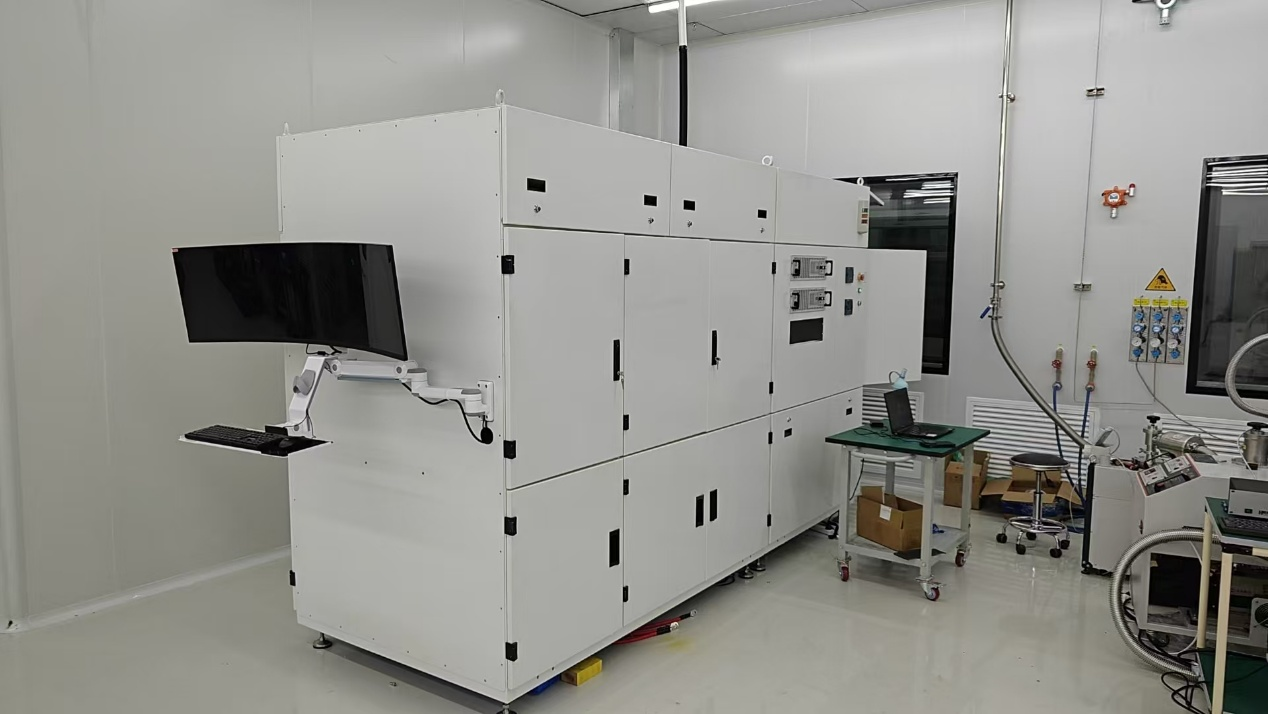

某實驗室中采購了一臺加熱電源設備，此設備為MODBUS TCP從站設備需要與EIP主站進行數據交換，由于數據協議不同，接口不同就需要我們網關來進行轉換，網關做EIP從站、MODBUS主站進行連接，網關TCP側連接加熱電源，EIP端接AB的PLC。

圖1

2.以網關HT3S-EIS-MTP進行操作配置

2.1.EIP配置

（1）進行網關EtherNet/IP的IP配置，根據需求進行配置，參考HT3S-EIS-MTP手冊。

（2）通過HT3S-EIS-MTP手冊示例進行通信配置，參考有AB、歐姆龍。

（3）進行程序的編輯、網關第7位需置on為高低字節轉換：

2.2讀取模塊配置

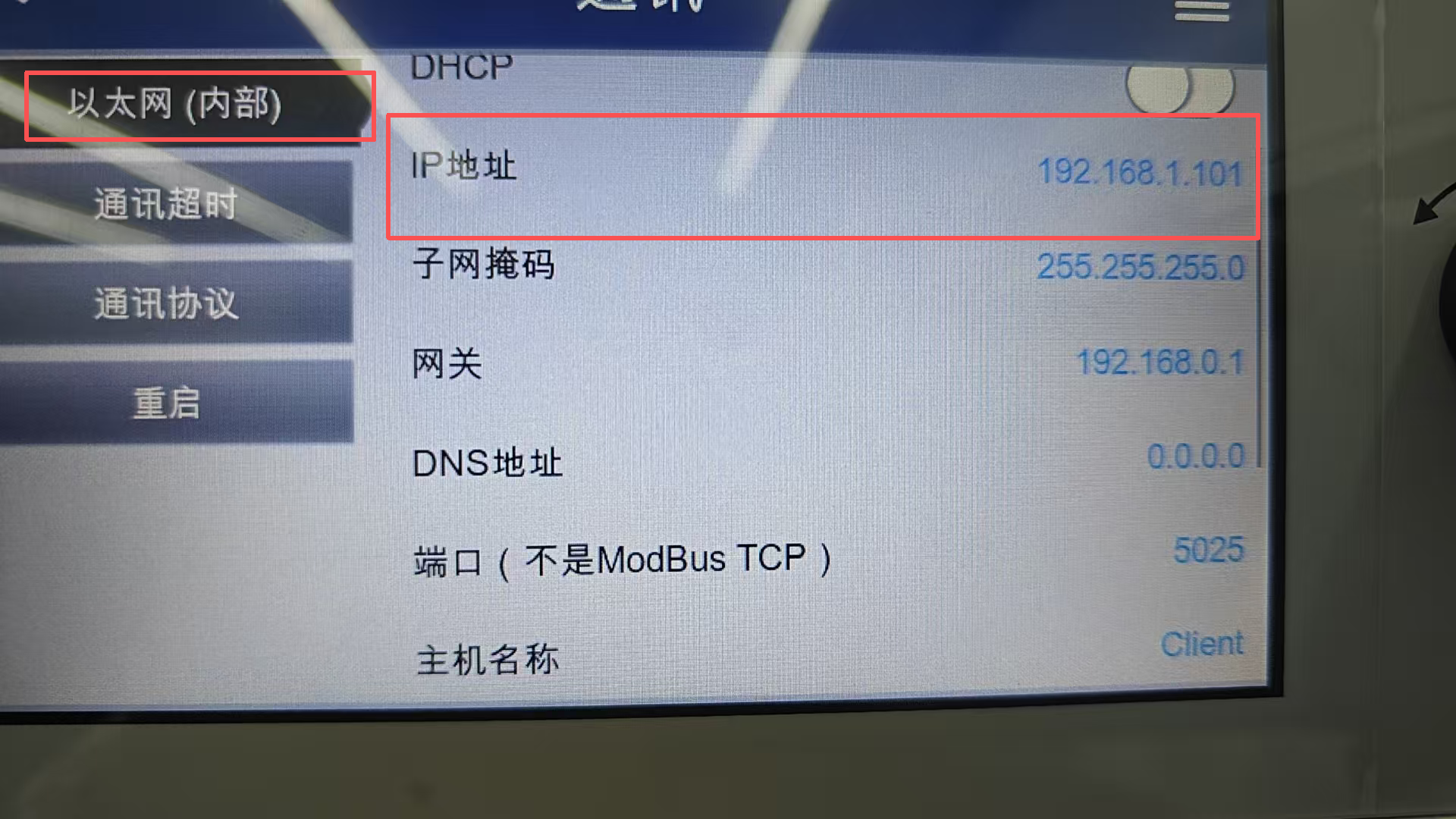

（1）需要知道模塊的站號、IP、端口，才能配置網關設置里的MODBUS配置，IP通過設備上的顯示屏進行修改，

圖2

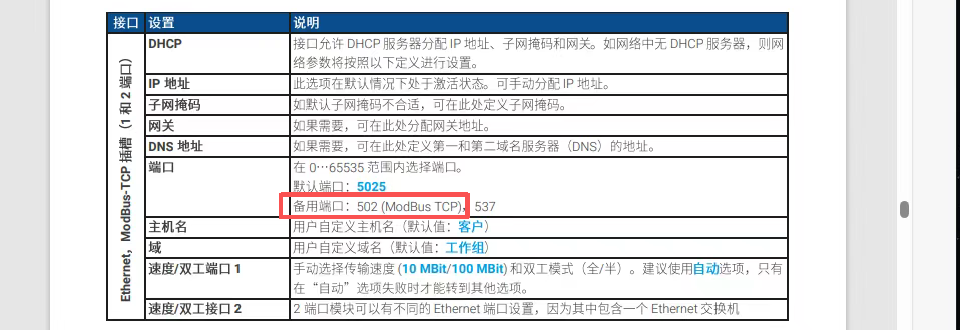

（2）通過過手冊得知遠端端口默認為502，站號未出現可以使用默認站號1，如圖：

圖3

2.3網關的配置

（1）進行配置網關EtherNet/IP一側的IP配置

打開GW MODBUS Builder 軟件設置進行配置EtherNet/IP

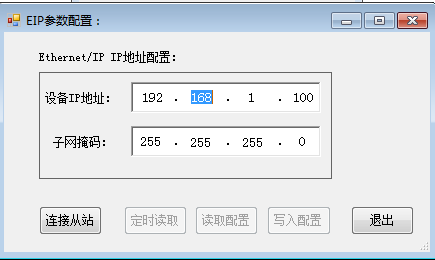

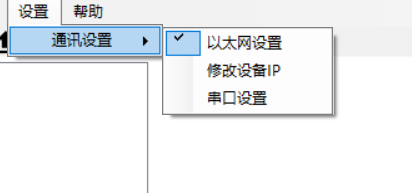

設置軟件的設置-通訊設置-以太網設置，進行配置

        圖4

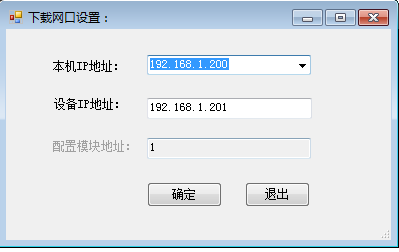

本機IP為電腦的IP，其他的默認，不需要修改

圖5

找到工具-在線，打開會顯示選擇協議類型

圖6

選擇EtherNet/IP，進行配置，網關撥碼第八位，撥到on，重啟網關，電腦直連到p1口

進行下載配置

圖7

注：點擊連接從站，連接成功后，按鈕都會顯示，先讀取配置，在設備IP地址處修改IP，修改的IP為實際需要的IP，修改后點擊寫入配置，會提示寫入ok。在撥回撥碼，重啟網關就可以了。

（2）配置MODBUS從站的配置

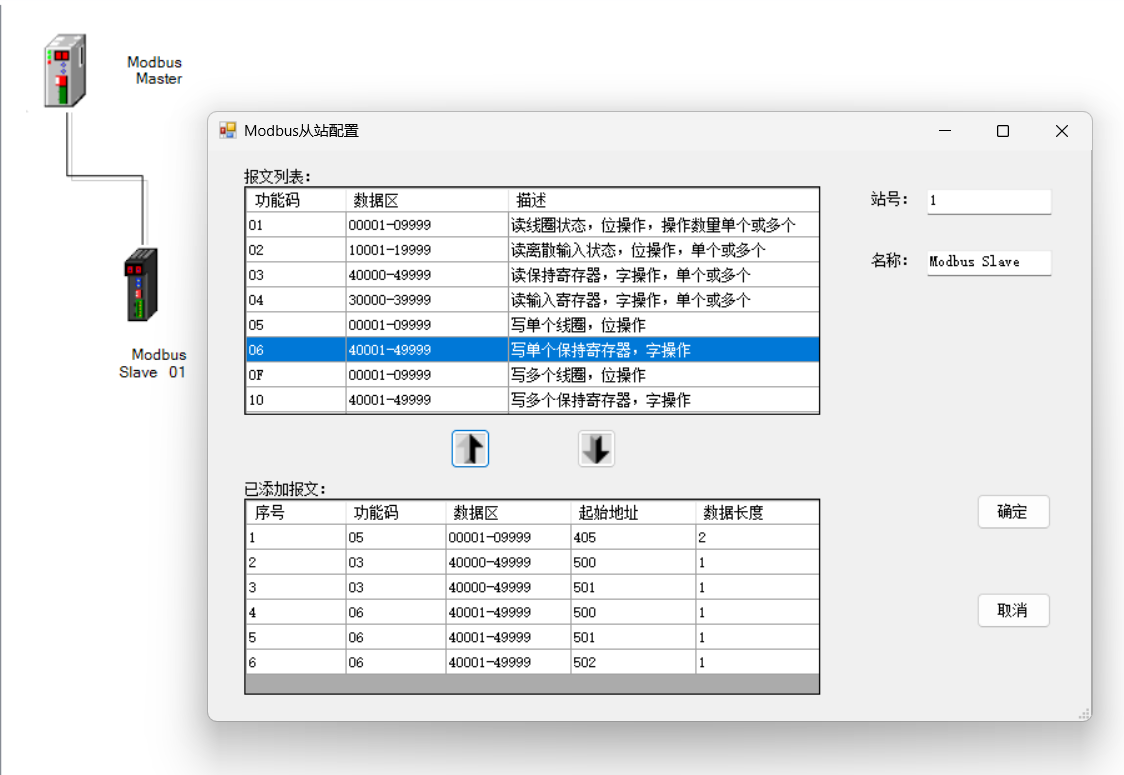

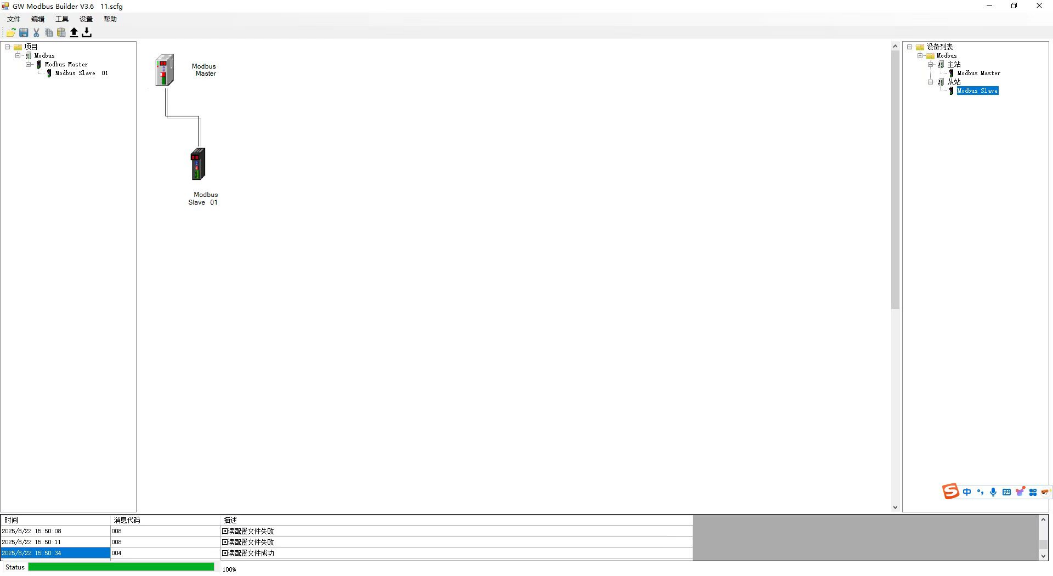

打開GW MODBUS Builder軟甲，因為需要1個從站，雙擊進行添加，如圖

圖8

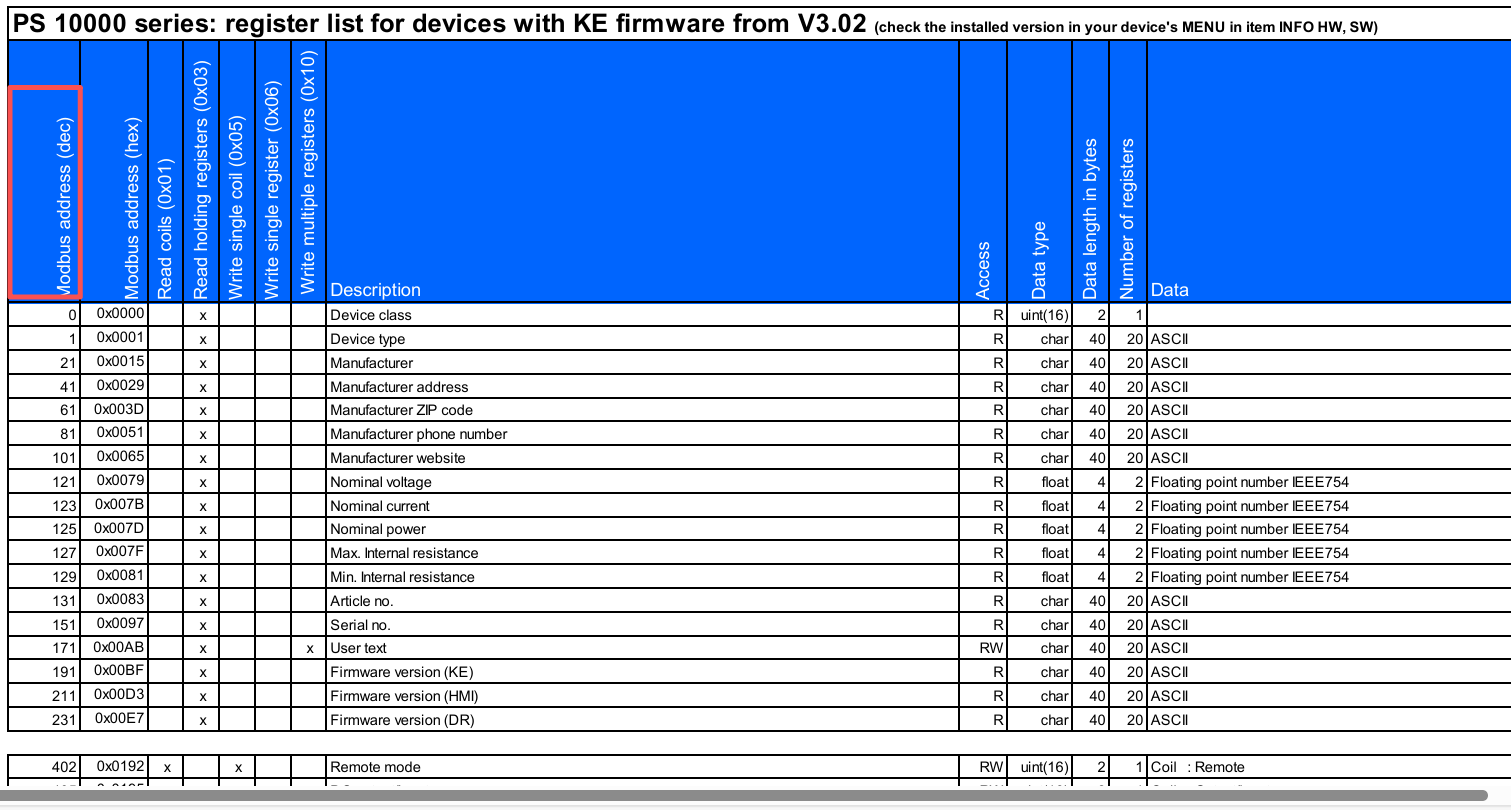

加熱電源簡易對應關系，在MODBUS從站配置功能碼如下圖：

圖9

網關配置的地址為10進制，所以使用手冊中的10進制地址

。以4xxx為例，40001在配置中地址起始為0，對應功能碼03、06、10地址第0位，根據情況來讀或?qū)戇M而使用不同的功能碼。下圖為模塊的配置圖，如圖：

圖10

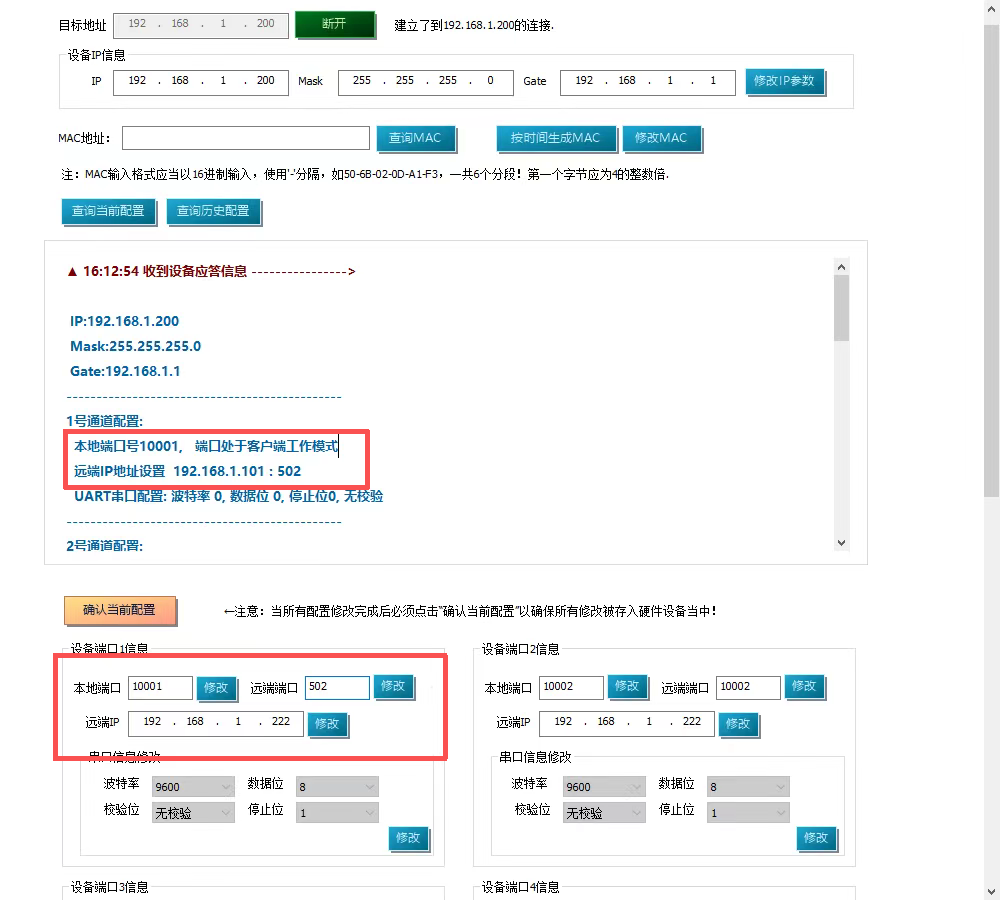

配置軟件Tcpconf8中的IP和端口要與從站對應，如圖：

圖11

下載到網關需要網關第八位置于on，電腦直連LAN口進行下載。

注：電腦IP需在同一網段，IP不能為192.168.1.100。

3.現場效果展示：

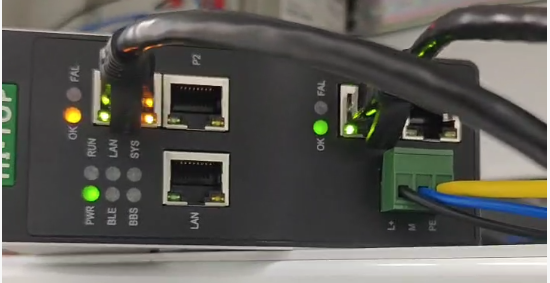

網關電源端子接入24V，p1p2口為EtherNet/IP，通訊成功后，ok燈常亮，如果在主站設置了自動啟動，MODBUS一側指示燈就會閃爍，OK閃爍，網關通過撥碼進行調節，可做MODBUS的主站和從站。

圖11

圖12

4.應用效果：

數據接收下發無異常，成功解決協議不同的問題，
