光伏并網接入點（電網側 vs用戶側）對低壓無功補償以及功率因數的影響有顯著差異。

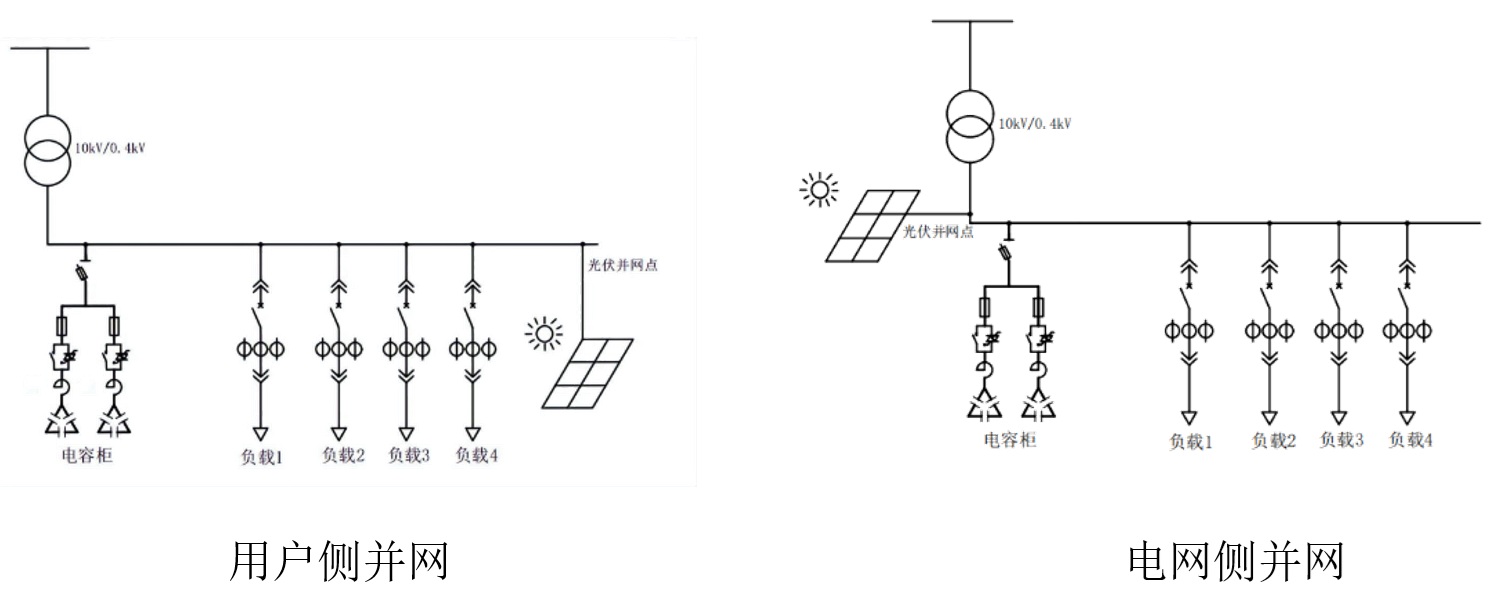

光伏并網點按接入位置按在無功補償器的電流互感器前后區分，分以下兩種：

總結：光伏并網點在用戶側總體上要優于電網側。

電網側作為并網點，唯wei一的好處是不用更換無功補償器，可以節省一點費用，但還是大概率用移動電流互感器的位置（騰出給光伏接線位置）。

光伏投入運行后，可能存在的變化：

1、功率因數變差：

光伏運行后，負載需要的無功功率不變（光伏不輸出無功），電網的有功功率變小（部分或全部被光伏取代了），導致功率因數變差；

故系統在光伏運行后，需要比以前補償更多的無功，才能維持原來功率因數，所有若在加裝光伏系統前，原來的電容已經沒有余量，全部投入工作的情況，那在光伏系統投入運行后，大概率是無法滿足無功補償要求，需要增加電容數量或者增大電容容量。

2、電流諧波THD變大

原理同功率因數變化，即光伏投入運行后，負載諧波電流沒有變化，基波電流變小（基波電流=負載電流-光伏電流），導致電流諧波THD變大；

電流諧波變大，功率因數存在永遠無法達標的可能（即一定會有力調電費罰款）。

如下表所示，諧波比例達到50%時，即使這時候基波無功補償很完wan美（電容只能補償基波無功，有時還會放大諧波無功），已經是1.00了，但由于諧波無功的存在，電力計量表上測量到的功率因數=1.00-0.12=0.88還是要罰款的。故一般情況下，諧波比例達到40%的話，基本上就很難不被罰款了，要么進行諧波治理，要么就忍受罰款。
