超聲波流量計根據安裝方式和形態分三種，分別為管段式、插入式和外夾式，這三種安裝方式各有各的優勢好處，在選取超聲波流量計之前，可以看看本篇文章介紹，有助于選擇適合的超聲波流量計。

管段式超聲波流量計是超聲傳感器鑲嵌在流量計本身的管段上，流量檢測比較穩定，相較于其他兩種方式管段式更不容易受到外界環境影響，探頭調試安裝后幾乎無法進行拆卸(也可定制可拆卸式)，所以也幾乎無需維護；

插入式超聲波流量計是安裝在被測管道上，探頭經過在管道上打孔后安裝在合適的孔內進行流量測量，迅昇插入式超聲波流量計會有截止球閥一起安裝，可以方便拆卸維護。

外夾式超聲波流量計式無須破壞管道，直接安裝在管道上即可，安裝后可以直接對有液體流動的管道進行測量，拆卸方便，迅昇外夾式傳感器可直接測量DN25~DN5000，方便且成本更低，無須更換傳感器，別家流量計不同管道對應不同的傳感器，攜帶不方便。

目前在檢測在線流量計過程中，多使用外夾式超聲波流量計，因為外夾式超聲波流量計現在也能做到±0.5%的精度，而且安裝無須破壞管道，不會對管道造成任何的影響，維護也更方便。

但很多特殊環境外夾式無法測量，如：

（1）戶外管道：戶外管道經常會有風吹雨打，各種雜物雨水容易進入到外夾式傳感器與管道之間的面，導致信號無法傳輸；

（2）水泥管或者其他特殊材質的管道：這類管道因為表面凹凸不平，導致超聲波信號傳輸衰減太快無法接收到信號。

故因為一些硬性條件限制，無法選用外夾式超聲波流量計，那么插入式超聲波流量計將是選擇了。

一、插入式超聲波流量計的安裝方式

迅昇插入式傳感器的安裝方式主要有以下2種：

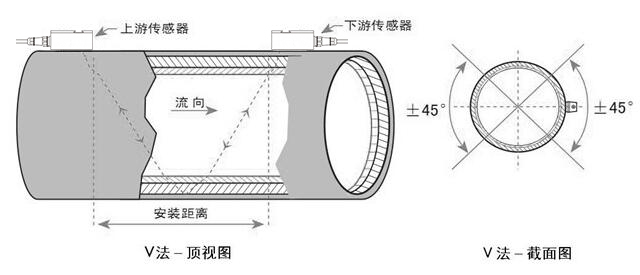

（1）V法安裝方式（見上圖）適用于DN50~400mm的管道，超聲波會在管道內反射一次，采用該方式可以延長聲路的長度，使得安裝位置更方便，如V法安裝計算位置還是過于窄，可以考慮使用W法安裝，傳感器信號會在管道內反射三次，進一步延長聲路。

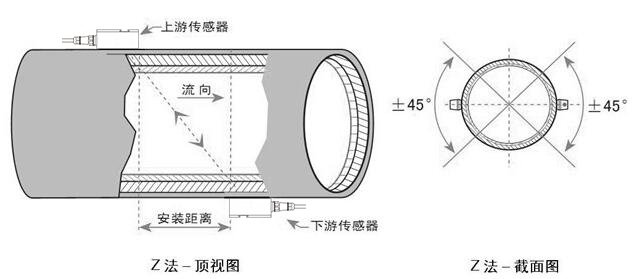

（2）Z法安裝方式（見上圖）適用于DN400mm以上的大口徑管道，兩個傳感器之間為直線傳播路徑，沒有任何反射折損，這樣對于信號損失降到最小，對流體的穩定性要求較V法要高。

受插入式傳感器結構的限制，DN50~400管道采用V法安裝較合適；而DN400以上管道通常會選用Z法安裝，來獲取更穩定且更強的超聲波信號，輸出測量數據也會更有效。

二、插入式超聲波流量計的安裝注意事項

（1）足夠的直管段

由于插入式超聲波流量計信號強，故僅要求儀表滿足D（被測管內徑） 后5D直管段即可保證儀表正常工作。

但這一要求的前提是，10D前不是流體泵出口、非未全開閥門等，否則就不能保證儀表正常工作。

（2）被測流體為紊流狀態

迅昇超聲波流量計能準確測量流速范圍在0~±12m/s的流量，這個流速區間僅是、數據質的可測范圍。

因為從層流到紊流流量計系數有較大的變化，所以流速會選擇測量的流速，以保證流量計能發揮出更好的性能。

（3）選擇適宜的安裝位置

插入式傳感器安裝時應該盡可能選擇在滿管流體的管道側面的正側線上，以避開上端可能產生的氣泡和底部可能存在的沉淀物。

一般應安裝在水平、傾斜或垂直的管道中，垂直管道應選擇流動自下向上的管段，以防止被測位置出現非滿管流體的情況。

（4）管道條件

在安裝前，應清楚被測管道的內壁狀況，內壁不應有嚴重的結垢、銹蝕。結垢、銹蝕層表面粗糙，一方面影響信號的傳播（V法/W法安裝時），另一方面會影響壁厚大小，從而影響管道內徑的尺寸變化，管道內徑尺寸變化1%，將引起體積流量2%的誤差。

因此選擇無結垢、無銹蝕管段作為測量點，是對超聲波流量計測量精度的保證。
