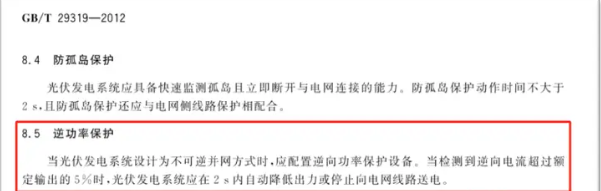

《T/CET 401-2022 電池儲能系統集成技術規范：用戶側儲能》中第5.3章節要求：“用戶儲能系統應配備防孤島和逆功保護裝置，防孤島保護應與電網側線路保護相配合，配備的逆功保護設備，當檢測到逆向電流超過額定輸出的5%時，儲能設備應在0.5s-2s內停止向電網線路送電”。

3、如何做到防逆流？

在上述標準文件中提到的逆功率保護設備就是可以用來防止逆流的重要設備，為了減少新能源發電中出現的逆流導致的危害，CET中電技術積極響應國家要求，自主研發了PMC-350-A5防逆流電表，具備防逆流保護設備功能，能快速檢測到電流逆流，從而反饋給能量管理系統結合網關去調節逆變器，在整體系統要求的2s內降低逆變器功率，實現逆向功率保護功能。

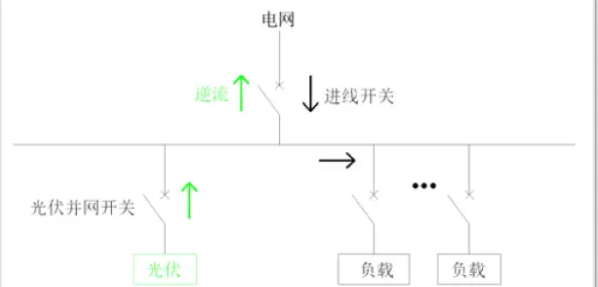

在光伏發電系統中，針對自發自用余電不上網的模式，需要防止逆變器輸出的電流流向電網；在光伏并網點安裝防逆流電表，當檢測到反向電流超過額定輸出的5%時，防逆流電表在100ms內檢測到功率的變化，進而由網關進行逆變器的輸出調節。

在用戶儲能系統中，充電樁配置儲能柜的場景，在電價低時給儲能柜充電，然后電價高時由儲能柜給充電樁供電，利用峰谷電價差來盈利；由儲能柜給充電樁供電時，當檢測到有電流流向電網時，并且反向電流超過額定電流的5%時，防逆流電表檢測到功率方向的變化，由EMS能量管理系統調節儲能柜中變流器輸出，實現防逆流功能。

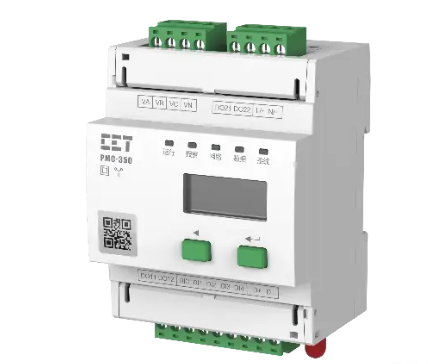

CET中電技術推出的這款擁有快速計算能力的PMC-350-A5防逆流電表，目前已應用于用戶側儲能系統、光伏發電系統，能夠在100ms內快速檢測電流、功率的變化，與逆變器/EMS能量管理系統進行通信，實現防逆流功能。
