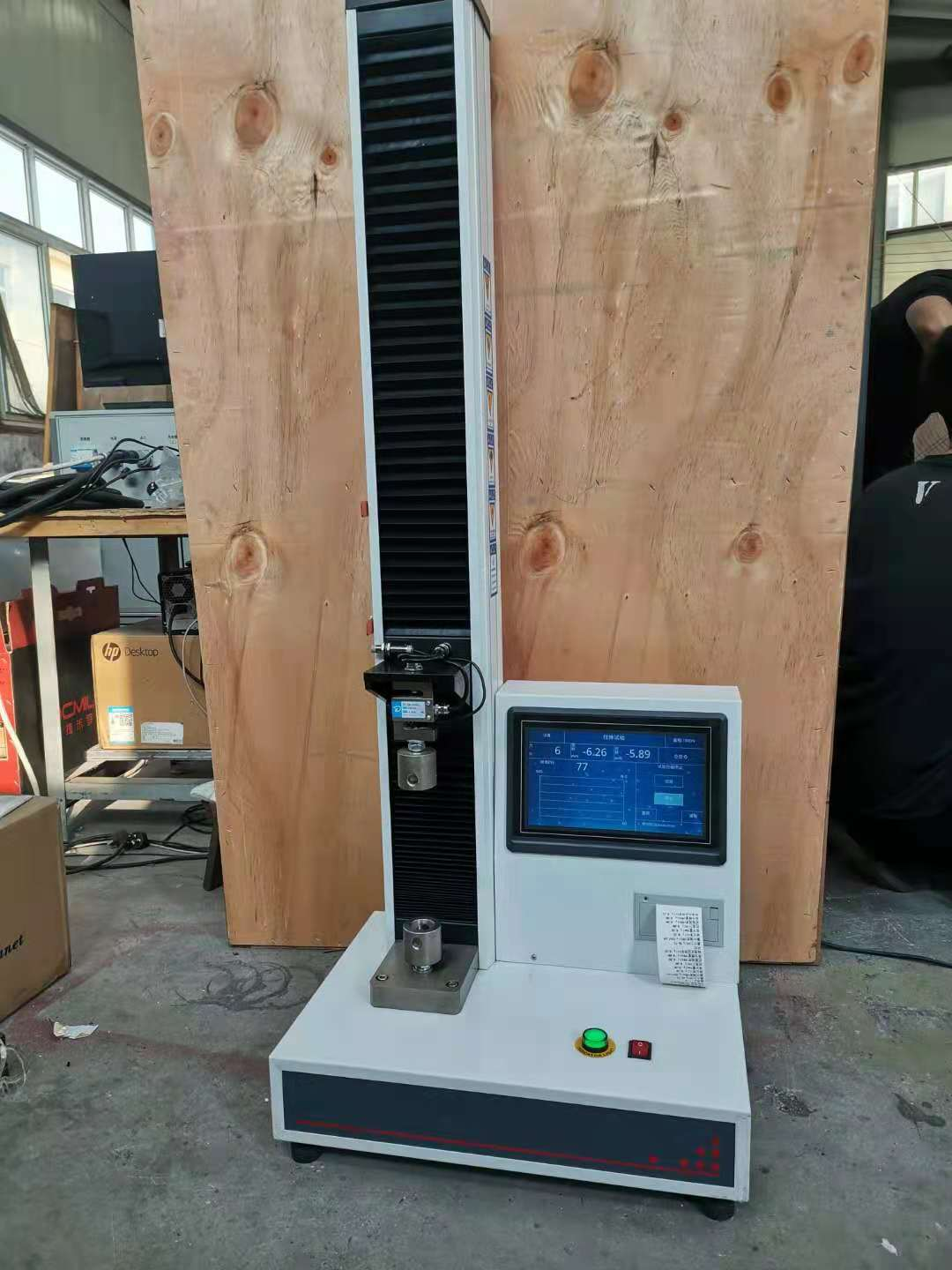

TLS-5液晶顯示彈簧試驗機

一、產品簡介

TLS-5液晶顯示彈簧試驗機主機與輔具的設計融匯了我公司的先進技術，外形美觀，操作方便，性能穩定可靠。系統通過數字控制器，經調速系統控制數字電機轉動，經減速系統減速后通過精密絲杠副帶橫梁上升、下降，完成試樣的拉伸、壓縮等力學性能試驗，無污染、噪音低，效率高，具有較寬的調速范圍。

本機依據彈簧試驗機標準規定的要求研制而成。主要用于測試各種螺旋彈簧力學性能指標。

二、主要功能

  1、設定試驗力Ｐ，檢測彈簧的變形量Ｆ。

  2、設定變形量Ｆ，檢測彈簧的試驗力Ｐ。

  3、最多可以設定5個檢測點。

  4、試驗力、位移、剛度采用數字顯示、試驗結果打印，可測試初拉力。

  5、具有峰值保持、過載保護、位移和試驗力任意清零、剛度計算、試驗速度0.2－  500mm/min任意設置、數據查詢、數據打印等功能。

  6、采用數控電機拖動、絲杠加載。

三、主要技術指標

1、較大試驗力：5000N

2、測量范圍：較大試驗力的2%—99%

3、試驗力準確度：優于示值的±1%

4、位移測量：分辨率為0.01mm

5、變形準確度：優于±1%

6、調 速 范 圍：0.2-500mm/min

7、試驗機橫梁位移較大距離：600mm

8、壓縮試驗壓盤間較大距離：600mm

9、上下壓盤直徑：100mm

10、主機形式：單柱式框架結構

11、主機尺寸：560×420×1200mm

12、重量：約150Kg

13、電源電壓：220V  50HZ

14、工作環境：室溫～45℃，濕度20%～80%

四、主要功能及特點：

1、調速系統采用步進電機帶動同步帶減速結構，性能穩定可靠，具有過流、過壓、過載等保護裝置。

2、采用步進電機加載及控制、實現雙速予置、高速逼近、慢速采集，提高實驗精度、和可靠系性。

3、傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率高。

4、觸摸健操作方式，液晶顯示器實時顯示，克服了老式數碼管顯示容易發生故障的難題，并且美觀大方、方便快捷。
