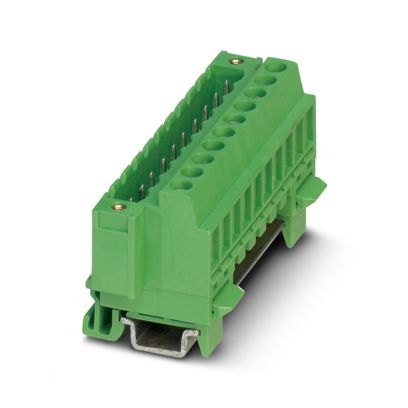

特性

額定電流IN

12 A

額定電壓 UN

320 V

接觸電阻

1.8 mΩ

額定電壓(III/3)

320 V

額定電涌電壓(III/3)

4 kV

額定電壓(III/2)

320 V

額定電涌電壓(III/2)

4 kV

額定電壓 (II/2)

630 V

額定電涌電壓(II/2)

4 kV

連接技術

類型

DIN導軌安裝

連接器系統

COMBICON MSTB 2,5

額定橫截面

2.5 mm2

觸點類型

針式插頭

互鎖

鎖定類型

螺釘鎖緊

安裝方式

螺釘法蘭

緊固扭矩

0.3 Nm

導線連接

連接方式

帶壓片的螺釘連接

導線連接方向與拔插方向的夾角

0 °

剛性導線橫截面

0.2 mm2 ... 2.5 mm2

柔性導線橫截面

0.2 mm2 ... 2.5 mm2

可連接導向橫截面 AWG

24 ... 12

柔性導線橫截面，帶不含絕緣套管的冷壓頭

0.25 mm2 ... 2.5 mm2

柔性導線橫截面，帶套管，帶塑料絕緣套管

0.25 mm2 ... 2.5 mm2

2根橫截面相同的導線，剛性導線

0.2 mm2 ... 1 mm2

2根橫截面相同的導線，柔性導線

0.2 mm2 ... 1.5 mm2

2根具有相同橫截面的導線，柔性，帶套管但不帶塑料套管

0.25 mm2 ... 1 mm2

2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管

0.5 mm2 ... 1.5 mm2

塞規a x b／直徑

2.8 mm x 2.0 mm / 2.4 mm

剝線長度

7 mm

螺釘頭驅動方式

開槽 (L)

緊固扭矩

0.5 Nm ... 0.6 Nm

材料數據 - 聯系方法

注意事項

符合WEEE/RoHS，根據IEC 60068-2-82/JEDEC JESD 201的要求沒有晶須

接觸件材料

CU合金

表面特性

鍍錫

接線點金屬表面（頂層）

錫 (5 - 7 µm Sn)

接線點金屬表面（中層）

鎳 (2 - 3 µm Ni)

觸點區域金屬表面（頂層）

錫 (5 - 7 µm Sn)

觸點區域金屬表面（中層）

鎳 (2 - 3 µm Ni)

材料數據 - 殼體

顏色 (外殼)

綠色 (6021)

絕緣材料

PA

絕緣材料組

I

CTI符合IEC 60112

600

阻燃等級，符合UL 94

V0

符合EN 60695-2-12標準的灼熱絲可燃性指數GWFI

850

符合EN 60695-2-13標準的灼熱絲起燃性溫度GWIT

775

符合EN 60695-10-2標準的球壓試驗溫度

125 °C

振動測試

規格

IEC 60068-2-6:2007-12

頻率

10 - 150 - 10 Hz

掃描速率

1倍頻程/分鐘

振幅

0.35 mm (10 Hz ... 60.1 Hz)

加速度

5g (60.1 Hz ... 150 Hz)

每軸的測試周期

2.5 h

測試方向

X-, Y- 與 Z-軸

耐久性測試

規格

IEC 60512-9-1:2010-03

海平面脈沖耐受電壓

4.8 kV

體積電阻 R1

1.8 mΩ

體積電阻 R2

1.8 mΩ

插入／拔出周期

25

絕緣電阻，相鄰接線位

> 5 MΩ

氣候測試

規格

ISO 6988:1985-02

腐蝕應力

0.2 dm3的SO2 氣體通入容量300 dm3的箱體，溫度40°C，1周期

熱應力

105 °C/168 h

大功率頻率耐受電壓

2.21 kV

沖擊

規格

IEC 60068-2-27:2008-02

脈沖波形

半正弦

加速度

30g

電擊時間

18 毫秒

測試方向

X-, Y- 與 Z-軸 （正向與負向）

環境條件

環境溫度（運行）

-40 °C ... 105 °C (取決于衰減曲線)

環境溫度（存放/運輸）

-40 °C ... 70 °C

相對濕度（存放/運輸）

30 % ... 70 %

環境溫度（組裝）

-5 °C ... 100 °C

訂貨號

1803138

包裝單位

50 pc

最小訂貨量

50 pc

銷售關鍵代碼

AACMFB

產品關鍵代碼

AACMFB

GTIN

4017918045579

單件重量（含包裝）

48.691 g

單件重量（不含包裝）

47.159 g

原產地

DE
