【型號推薦：TH-BF1，氣象環境監測儀器設備生產廠家，云境天合支持商家定制服務，設備選擇山東云境天合您放心】太陽總輻射記錄儀怎么用？免調試設計用戶可快速完成安裝和調試節省時間成本便攜式太陽總輻射記錄儀是一款高集成、低功耗、可快速安裝且便于野外監測使用的高精度自動氣象觀測設備，以下是對其詳細介紹：實時測量與記錄實時測量和記錄太陽總輻射(包括直接輻射和散射輻射)，量化單位面積上的太陽輻射能量(單位：W/m2)，并支持數據存儲與傳輸。高精度測量采用繞線電鍍式多接點熱電堆作為感應元件，表面涂有高吸收率黑色涂層，最大限度接收太陽輻射能。基于熱電效應原理，通過冷熱接點溫差電勢產生與太陽輻照度成正比的輸出信號，確保測量穩定性和可靠性。集成高精度傳感器和先進信號處理算法，自動校準和修正誤差，數據準確性和可靠性高。

一、產品簡介

BF1太陽總輻射測定儀是一款高集成、低功耗、可快速安裝、便于野外監測使用的高精度自動氣象觀測設備。

該設備免調試，可快速布置，適用于各類應急氣象短期觀測、移動氣象監測等氣象數據的獲取。廣泛運用于氣象、太陽能利用、農林業、建筑材料老化及大氣環境監測等部門的太陽輻射能量的測量。

本產品符合ISO9060和WMO世界氣象組織規范(CIMO Guide)技術規范要求。

本產品符合中國氣象最新標準《GB∕T 19565-2017總輻射傳感器》要求。

二、產品特點

1.體積小，可移動，方便到不同環境進行監測

2.全封裝，安裝便捷，操作簡單，單人徒手可安裝

3.GPRS聯網

4.可與移動端設備連接，隨時隨地可查看檢測數據

5.支持modbus485傳感器擴展

6.內置大容量鋰電，超長待機

7.配套物聯網數據展示、存儲、分析平臺

三、技術指標

1.內置接口

modbus485接口：GX-12-4P航空插頭，輸出供電電壓12V

設備配置接口：GX-12-4P航空插頭，輸入電壓5V

采集器供電接口：GX-12-4P,輸入電壓8-16V，帶RS485輸出json數據格式

2.供電

內置鋰電池供電：DC12V±0.5V峰值電流10A

鋰電池：12000maH DC10.8-12.6V

工作時長：持續24*9小時（9日）

充電器：12.6V/5A

3.參數

工作環境：-10~+45℃，濕度≤100%無凝露

通信方式：支持modbus485，json數據輸出

工作電流：＜170mA

外置傳感器協議：modbus485

外置傳感器最大數量擴展：5

外置傳感器電壓：12V

數據上傳間隔：60s-3600s

傳感器參數

響應時間：≤20S

年穩定性：≤±3%

零點漂移：≤10 W/m2

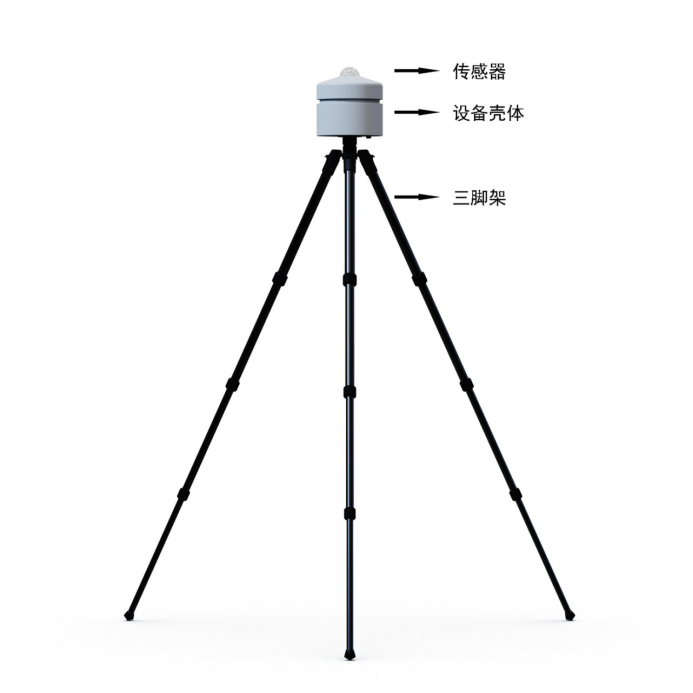

四、產品結構圖

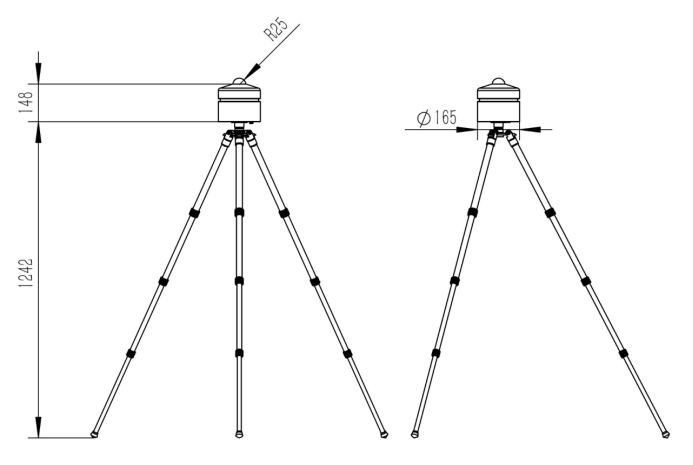

五、產品尺寸圖

六、上位機軟件介紹

1.PC單機版數據接收、存儲、查看、分析軟件

2.支持串口數據接收、處理、展示

3.支持json字符串

4.可存儲歷史數據

5.支持自助增加、刪除、修改監測參數的協議、名稱、圖標等

6.支持數據后處理功能

七、安卓APP介紹

1.安卓單機版數據接收、存儲、查看、分析軟件

2.支持藍牙數據接收

3.手機休眠后軟件后臺接收、處理

4.json數據自動添加設備

5.支持歷史數據查看、分析、導出表格，支持曲線展示、單數據點查看。

6.支持數據后處理功能

八、云平臺介紹

1.CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

2.支持多帳號、多設備登錄

3.支持實時數據展示與歷史數據展示儀表板

4.云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

5.支持短信報警及閾值設置

6.支持地圖顯示、查看設備信息。

7.支持數據曲線分析

8.支持數據導出表格形式

9.支持數據轉發，TCP轉發，http協議等。

10.支持數據后處理功能
