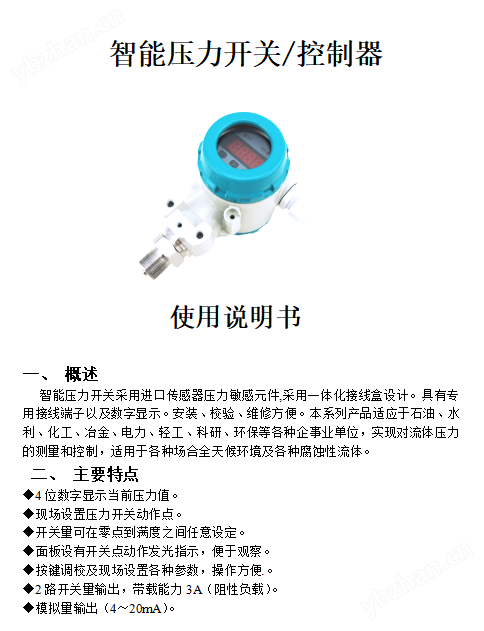

HL-YBKG601

壓力開關采用進口傳感器壓力敏感元件,采用一體化接線盒設計。具有專用接線端子以及數字顯示。安裝、校驗、維修方便。本系列產品適應于石油、水利、化工、冶金、電力、輕工、科研、環保等各種企事業單位，實現對流體壓力的測量和控制，適用于各種場合全天候環境及各種腐蝕性流體。

二、 主要特點

◆4 位數字顯示當前壓力值。

◆現場設置壓力開關動作點。

◆開關量可在零點到滿度之間任意設定。

◆面板設有開關點動作發光指示，便于觀察。

◆按鍵調校及現場設置各種參數，操作方便.。

◆2路開關量輸出，帶載能力3A(阻性負載)。

◆模擬量輸出(4~20mA).

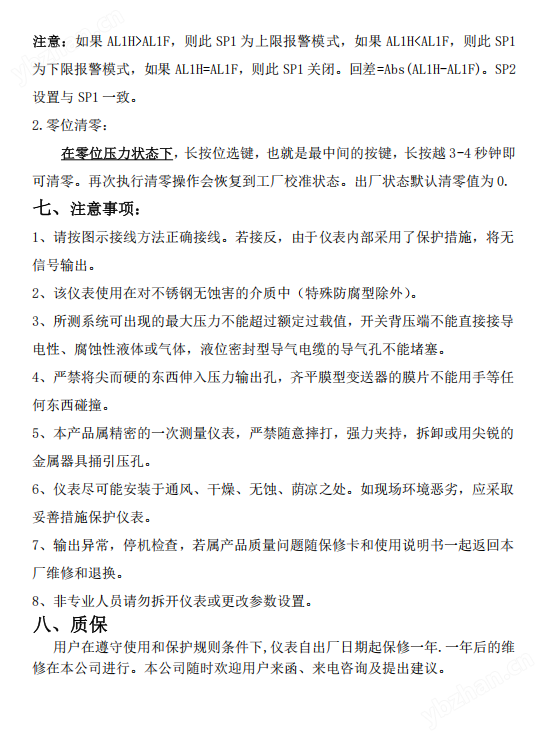

注意:如果 AL1H>AL1F，則此 SP1為上限報警模式，如果 AL1H<AL1F，則此 SP1為下限報警模式，如果 AL1H=AL1F，則此 SP1關閉。回差=AbS(AL1H-AL1F)。SP2設置與 SP1 一致。

2.零位清零:

在零位壓力狀態下，長按位選鍵，也就是最中間的按鍵，長按越3-4秒鐘即可清零。再次執行清零操作會恢復到工廠校準狀態。出廠狀態默認清零值為0七、注意事項:

1、請按圖示接線方法正確接線。若接反，由于儀表內部采用了保護措施，將無信號輸出。

2、該儀表使用在對不銹鋼無蝕害的介質中(特殊防腐型除外)。

3、所測系統可出現的最大壓力不能超過額定過載值，開關背壓端不能直接接導電性、腐蝕性液體或氣體，液位密封型導氣電纜的導氣孔不能堵塞。

4、嚴禁將尖而硬的東西伸入壓力輸出孔，齊平膜型變送器的膜片不能用手等任何東西碰撞。

5、本產品屬精密的一次測量儀表，嚴禁隨意摔打，強力夾持，拆卸或用尖銳的金屬器具捅引壓孔。

6、儀表盡可能安裝于通風、干燥、無蝕、蔭涼之處。如現場環境惡劣，應采取妥善措施保護儀表。

7、輸出異常，停機檢查，若屬產品質量問題隨保修卡和使用說明書一起返回本廠維修和退換。

8、非專業人員請勿拆開儀表或更改參數設置。
